荷台の工作が続きます。

荷台の扉を開放状態で保持するためのチェーンを取り付けます。

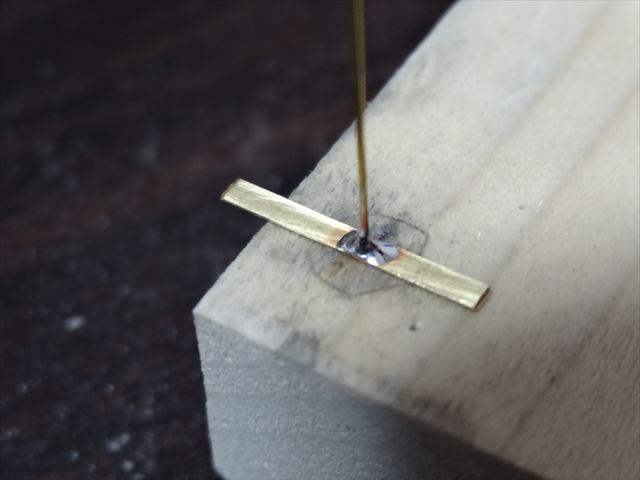

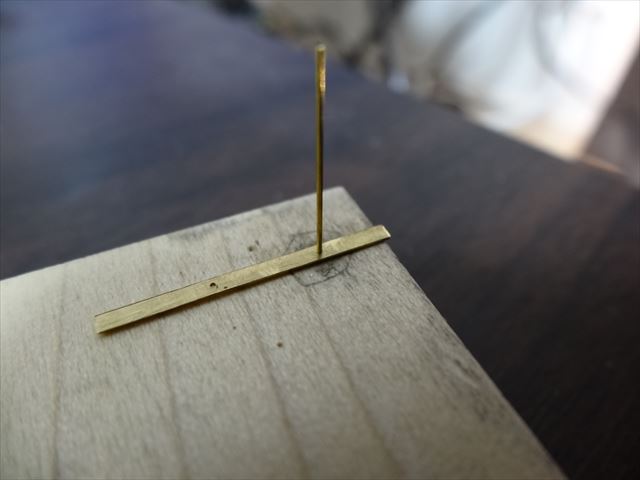

柱にチェーンを引っかけるためのフックを製作します。真鍮板の小片に0.4mmの穴を開け0.4mmの真鍮線を通します。


これを半田付けします。

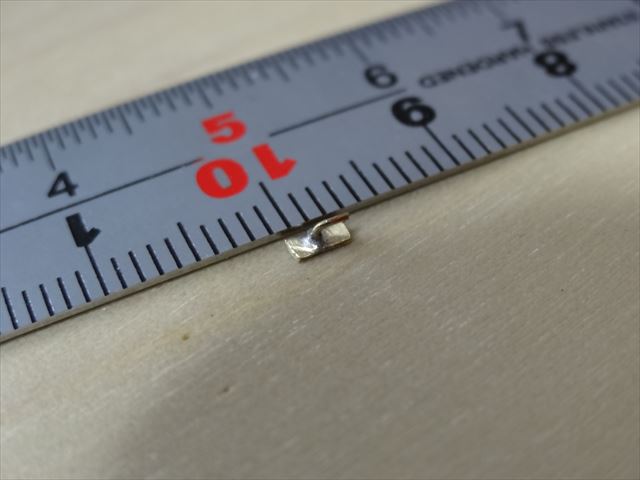

余分なところを切り、真鍮線をフックの形に曲げて完成です。大きさは2～3mm程度です。

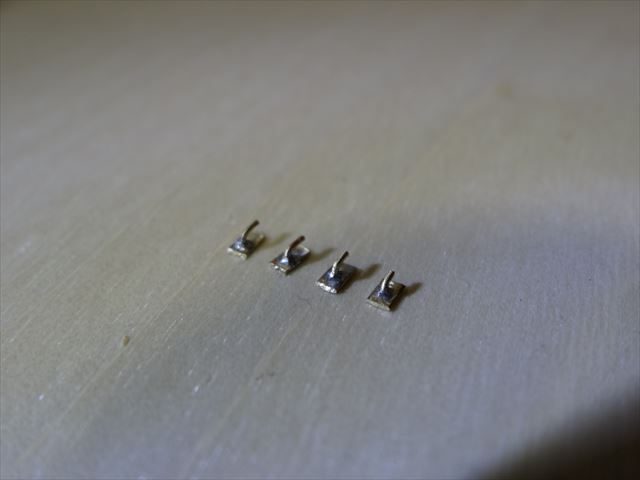

これを4コ作りました。

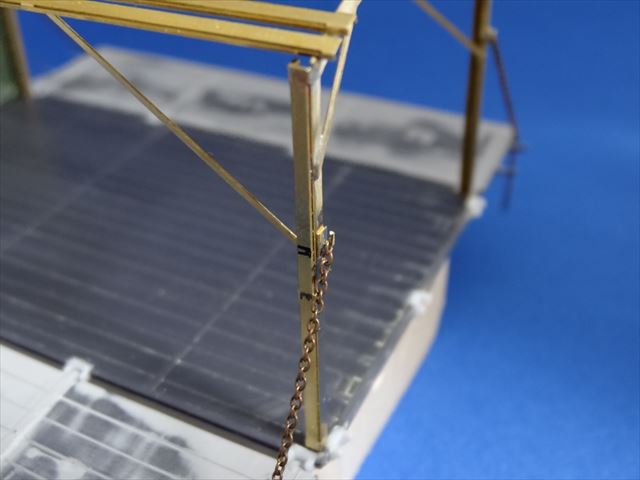

これを荷台の柱に接着しチェーンを引っかけます。

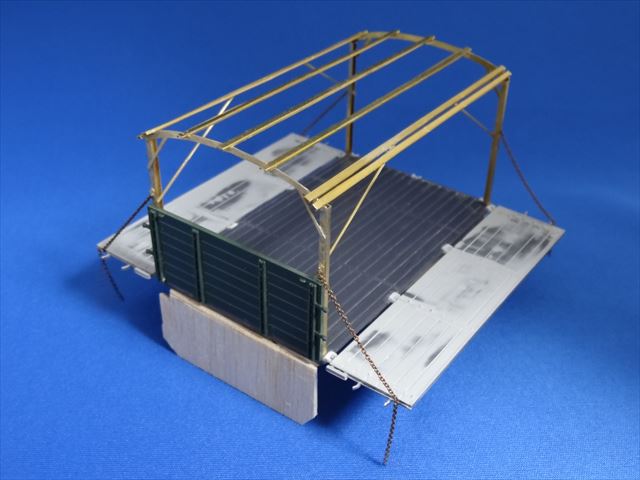

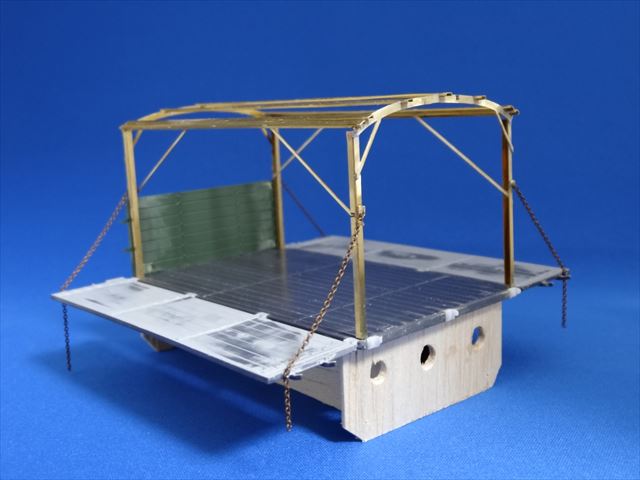

これで荷台はほぼ完成です。




やれやれ、これで大きな山を越えました。次は車体を作っていきます。

オペルの荷台の作業が終わったのでバーリンデンのディテールアップパーツで荷台の幌の枠を組みます。

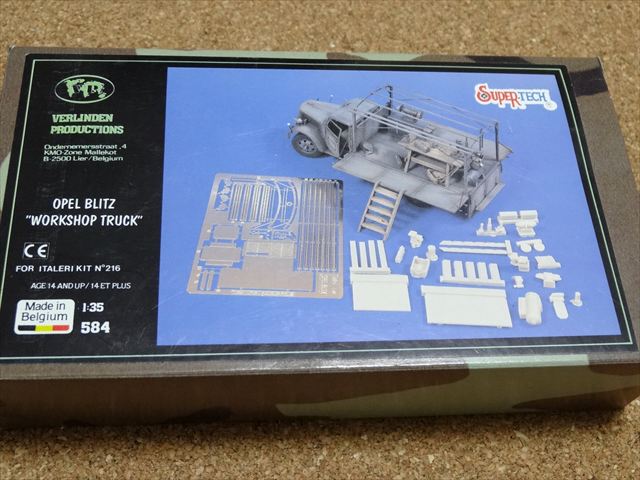

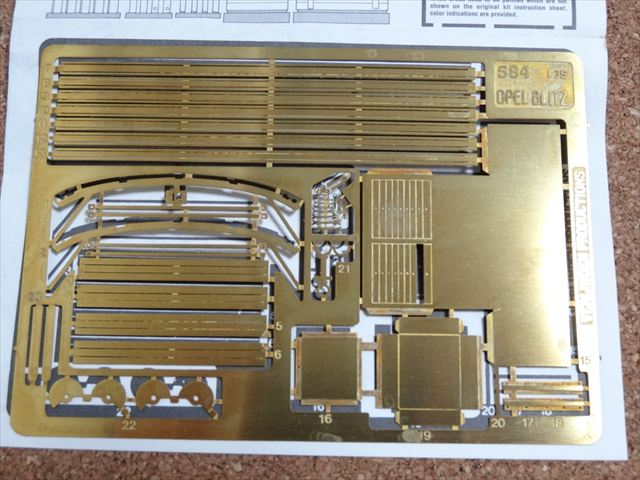

これが使用するエッチングパーツです。

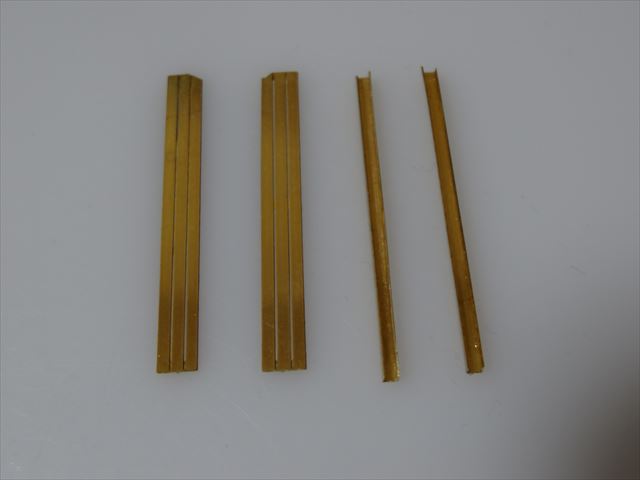

これが四隅にたつ柱です。一枚のパーツを折り曲げてコの字のチャンネル状にします。

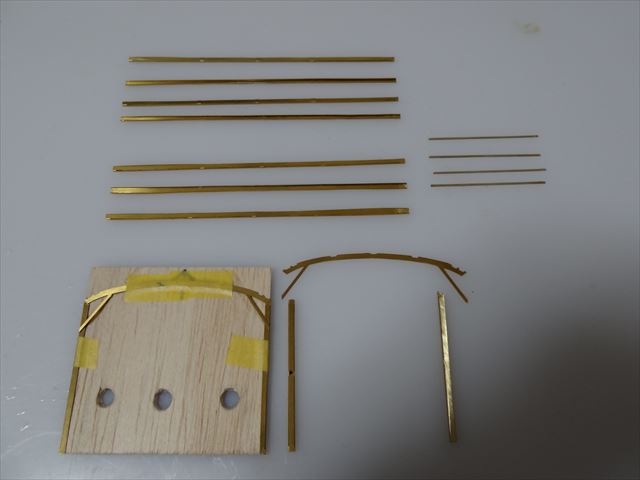

これが荷台の枠の全てのパーツになります。屋根部分もチャンネル状に加工してあります。バルサ材に固定しているのは次工程の準備です。

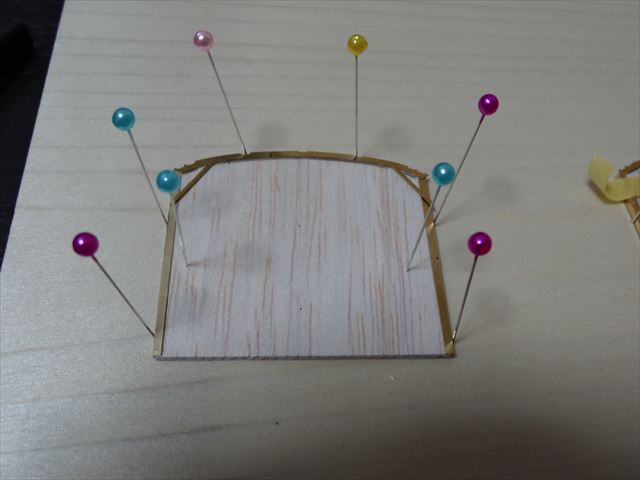

妻部分は柱と屋根の枠を半田付けしました。それでこのようにバルサ材で型を作りマチ針で固定して半田付けをします。

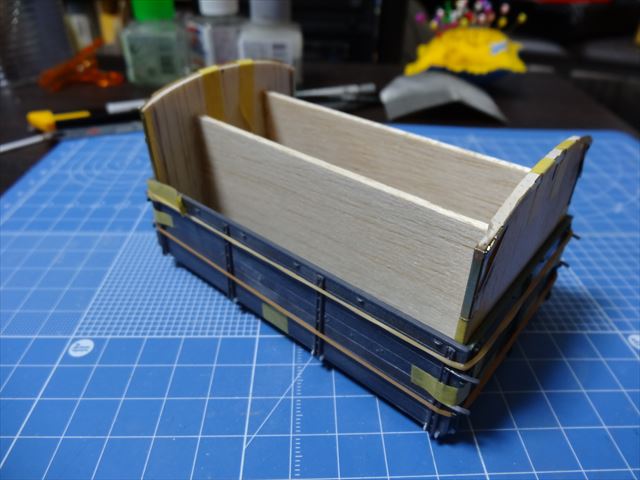

妻部分が2つ出来たら荷台にセットして屋根の桁を接着する準備をします。これで車体の前後方向の長さが決まります。

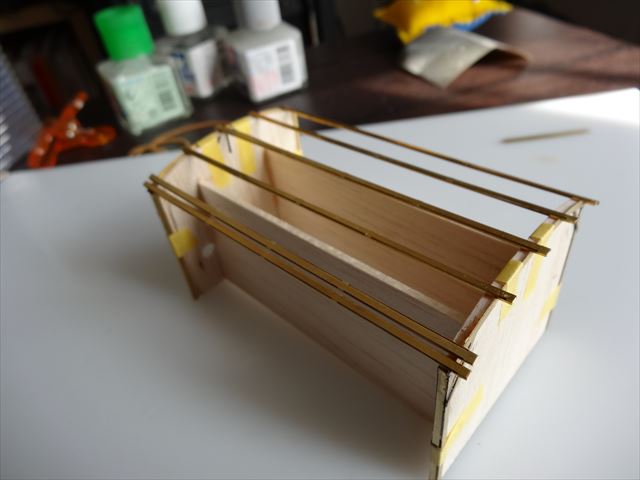

この状態で桁を固定していきます。ここは瞬間接着剤を使ってます。半田を使うと前に付けたところが取れてしまうので。

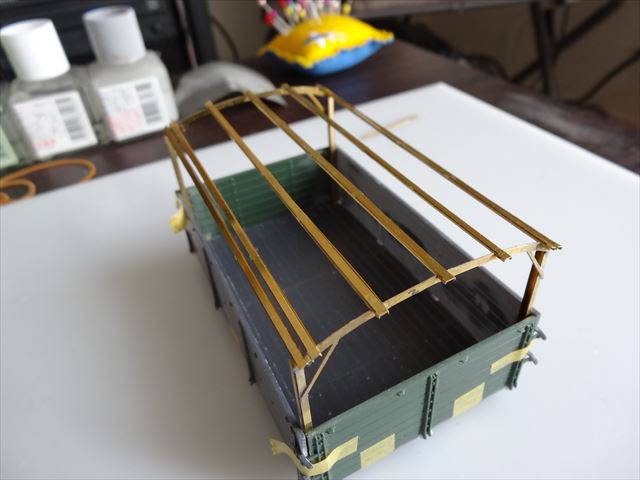

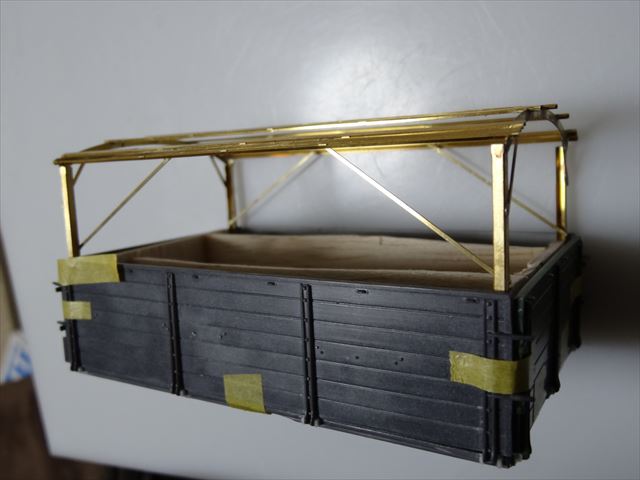

荷台にセットしてみます。ぴったりですね。


柱と屋根の桁に筋交いを四カ所取り付けて完成です。


こうして書くと簡単そうですが、結構時間がかかっています。バルサ材で治具を作ったおかげで細くて小さなパーツを正確に組み立てることが出来ました。このようにどうやったら上手く組み立てられるか考えるのも楽しい時間でした。

「ガルパン」こと「ガールズ＆パンツァー」って知ってますか？
華道や茶道に並んで戦車を使った武道である戦車道が大和撫子の嗜みとされている世界を描いた物語。戦車を美少女達が運用するという、ミリタリーと萌え要素を併せ持つ作品となっいます。登場する戦車はWWⅡで活躍した各国の戦車です。戦車マニアにはアニメとはいえ動いている戦車を見られるのはたまりません。昨年の10月から12月頃までにTVで第1話から第10話まで放映されていました。第11話と第12話が3月に放映される予定です。詳しい情報はこちらやこちらで。

このブームで模型誌「モデルグラフィックス」も2013年1月号と最新4月号で「ガルパン」特集やってます。
この特集を組むと雑誌が売れるようでAmazonでも早めに予約しないと買えない状況です。25日発売ですが発売日には在庫無しというありさま。1月号は中古しか在庫が無くてその価格がなんと6500円～10000円となっています。
これで売れるのかと思いますがすごい人気ですね。

こちらが4月号の表紙


日本戦車道連盟認定オフィシャルガイドブック2となっています。


1月号と4月号

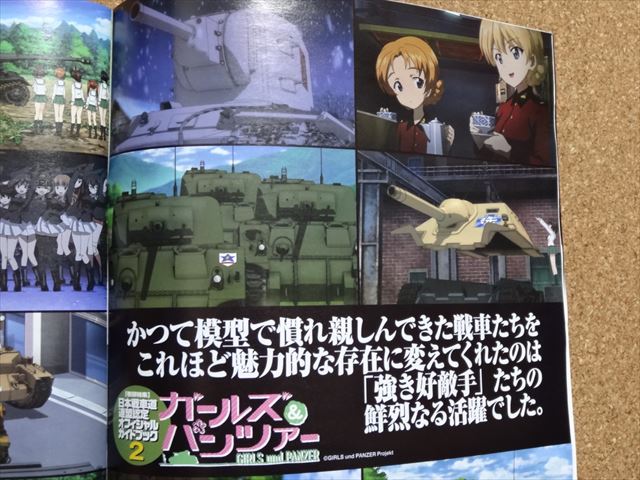

中身をちょっとだけお見せします。

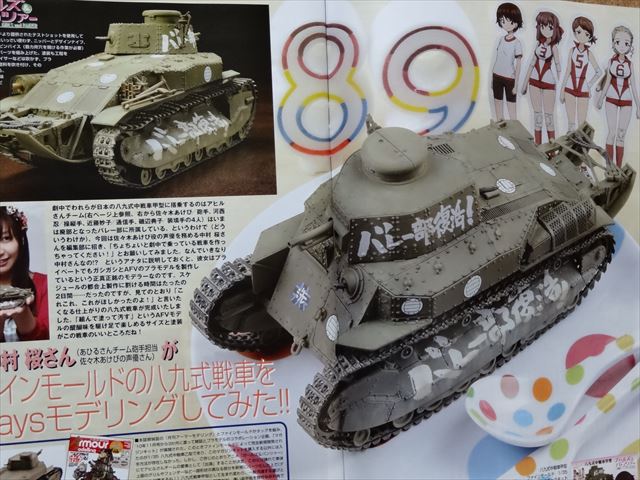

県立大洗女子学園　アヒルさんチームの旧日本軍 八九式中戦車甲型

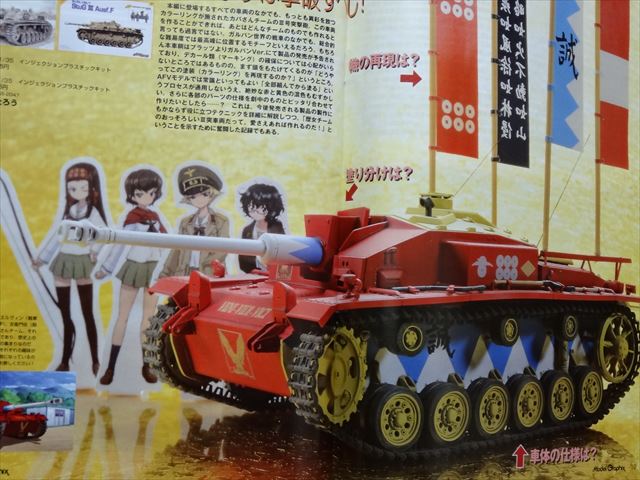

同じくカバさんチームの旧ドイツ軍　Ⅲ号突撃砲。インパクトのあるカラーリングです。


興味が出てきたという方はお近くの書店に行けば、案外と在庫があるかも知れませんよ。
それから3月の放送も忘れずに。

荷台の扉のヒンジを作ります。

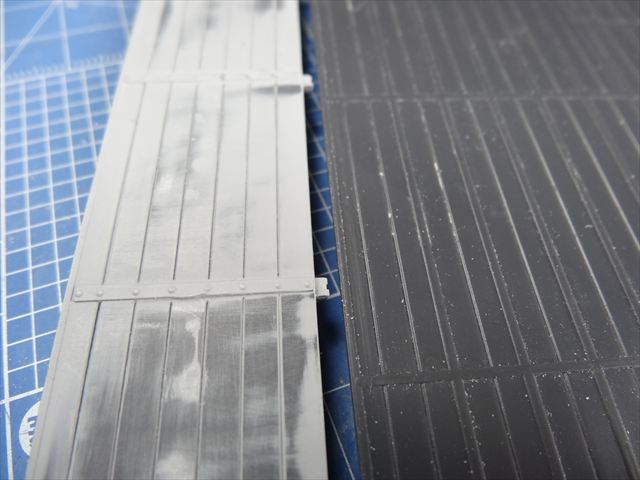

キットは扉を閉状態で作ることを前提にしているのかヒンジらしいモールドが車体（床板）側にありません。従って扉を開状態にするとこのようになってしまい接着しろすらありません。

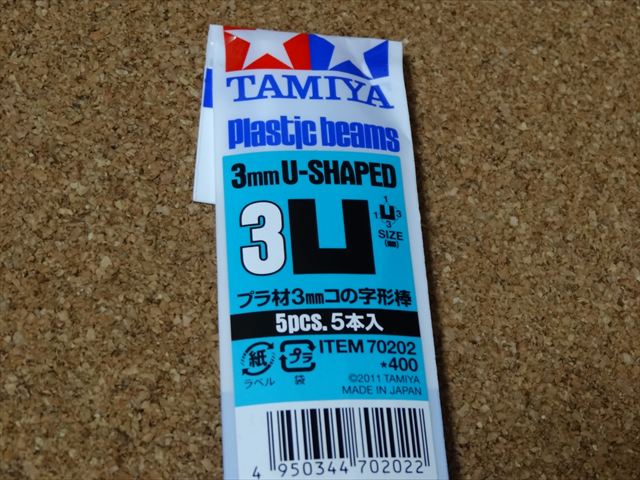

そこでプラのチャンネル材を使ってヒンジ部をでっち上げることにしました。使ったのはタミヤの3mmコの字形棒です。

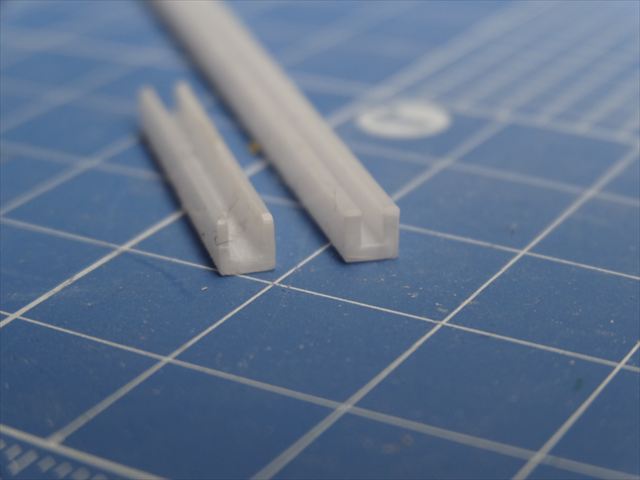

このチャンネル材の内側の幅は1mmしかありませんので扉のヒンジを挟み込むようにするには2mm程度まで拡げます。

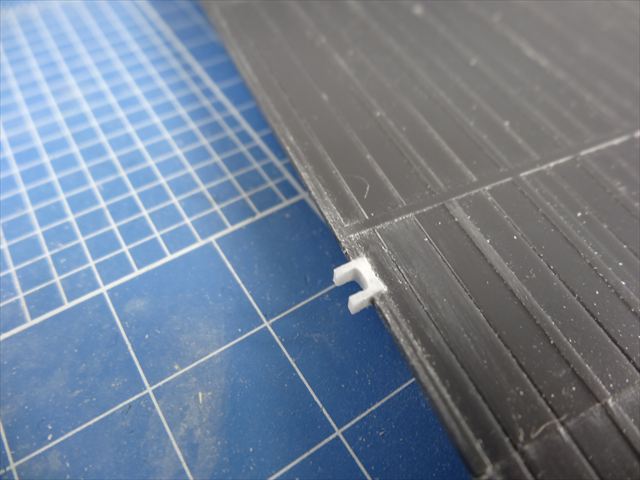

これをヒンジを付ける場所に埋め込みます。接着剤が固定してから形を整えておきます。

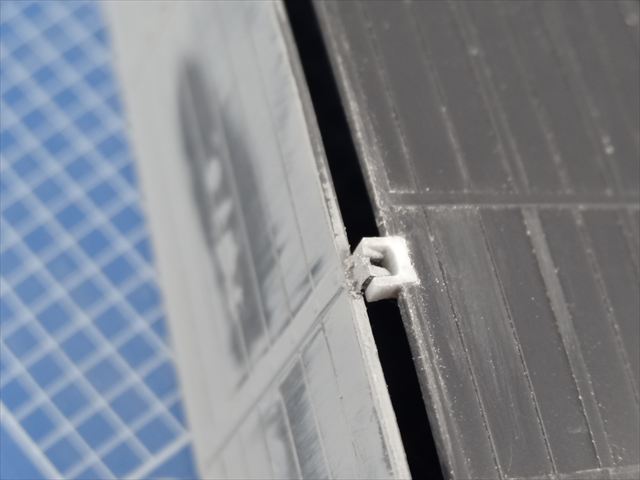

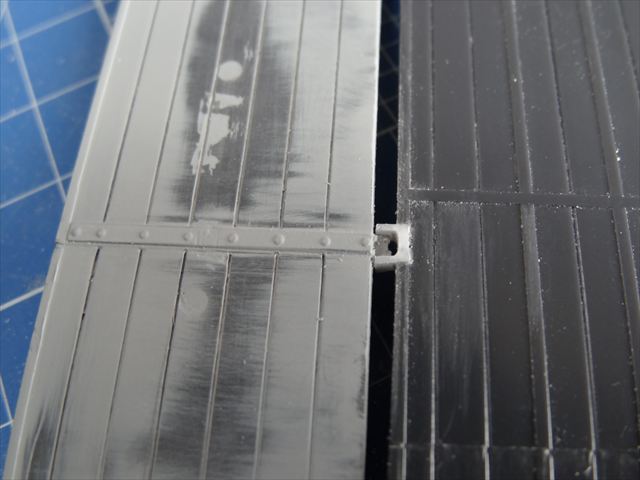

扉を付けるとこのようになります。




ピンを打てば可動させることも出来そうですが開状態で固定しますのでそれはやめておきます。

側板用に片側4カ所ずつで8カ所と後扉に3カ所の計11カ所作りました。

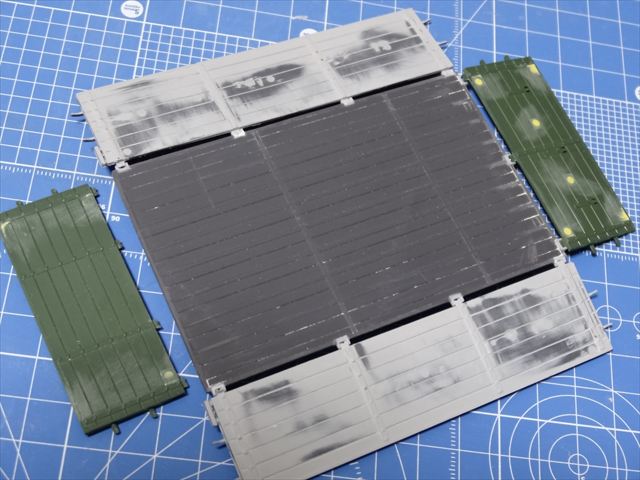

扉をおいてみました。


前扉と後扉のプラの色が違いますがこれは加工中に細かいモールドが折れてしまったのでオペルの在庫キットから持ってきたら色が違っていたという訳です。

なかなか進みませんがぽちぽちと作っています。

オペルブリッツにはこのバーリンデンのパーツを使うので荷台の側板を開いた状態にする必要があります。

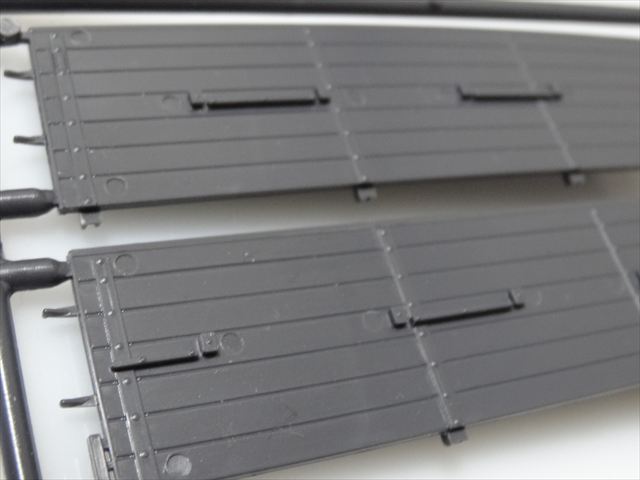

イタレリの荷台は兵員輸送時に使うものなのでしょうか横に板を渡すようになっており、側板にその為の受けがモールドされています。　

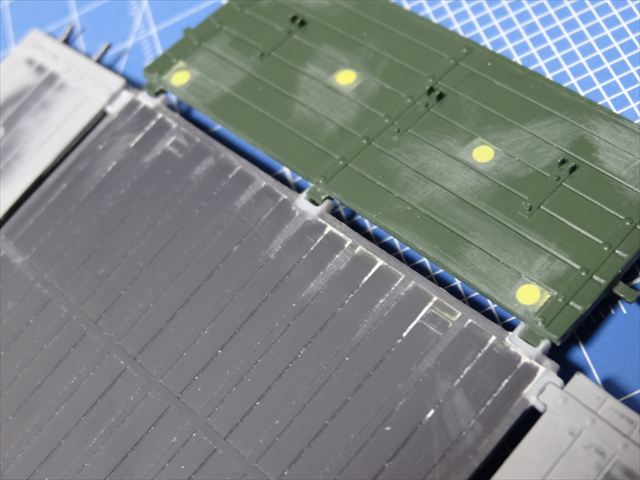

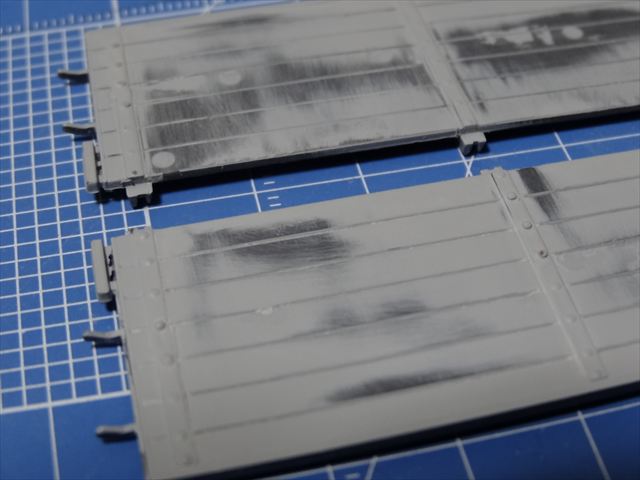

これが不要ですのですべて削り取ります。これが以外と大変でした。側板の板を留めているリベットがヤスリがけで消えてしま、それらをを打ち直し。写真はサーフェサーを吹いています。

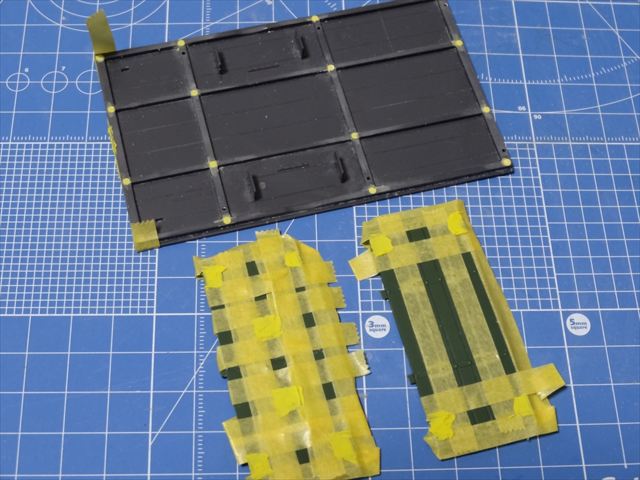

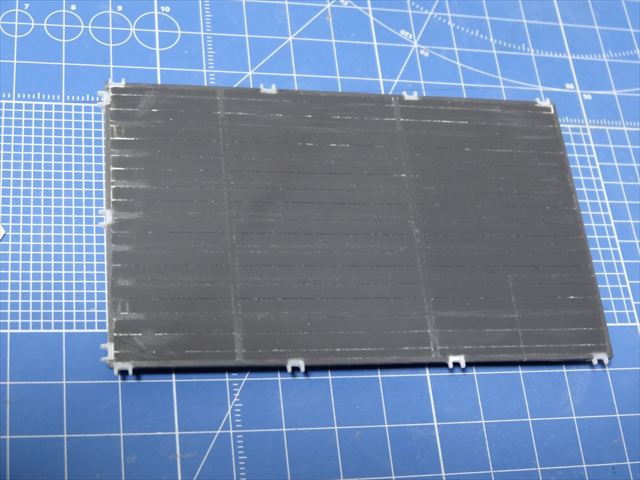

後は床板等の押し出しピンの跡をタミヤのポリパテで修正しています。


次は開状態にするために側板等のヒンジ部をそれらしくします。
