それで組立てましょう。

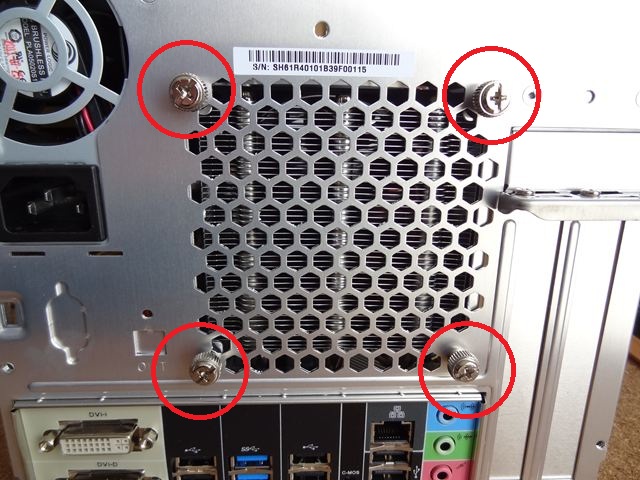

まずマザーボードにCPUを取り付けます。準備として背面にある4本のネジ（赤丸）を緩めてCPUの冷却システムを取り外します。

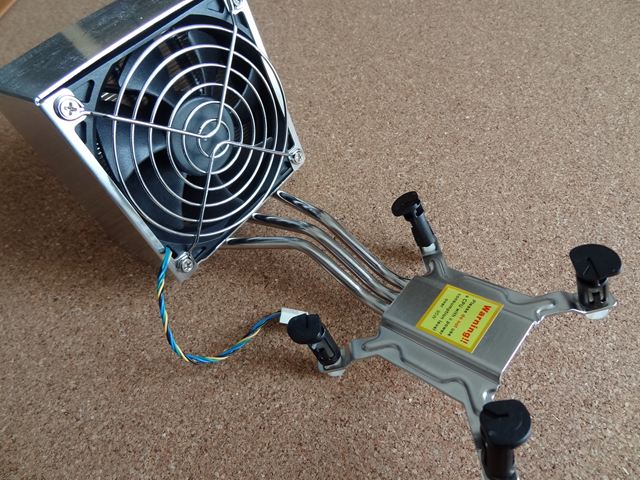

このように冷却システムが取り外せます。

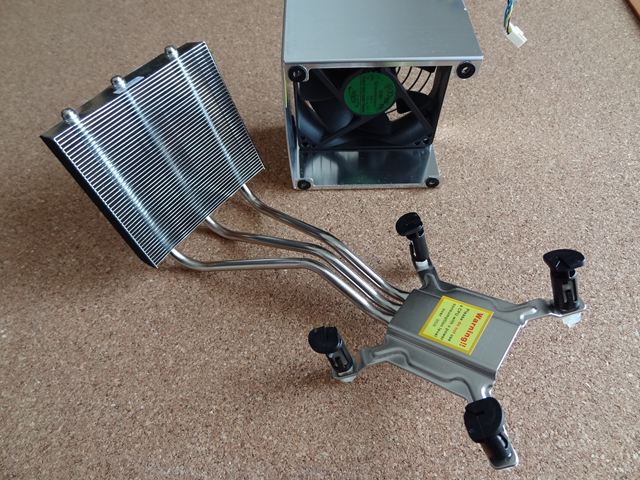

冷却ファンを取るとCPUのヘッダからヒートパイプによって伝えられた熱を発散させるヒートシンクがあらわれます。

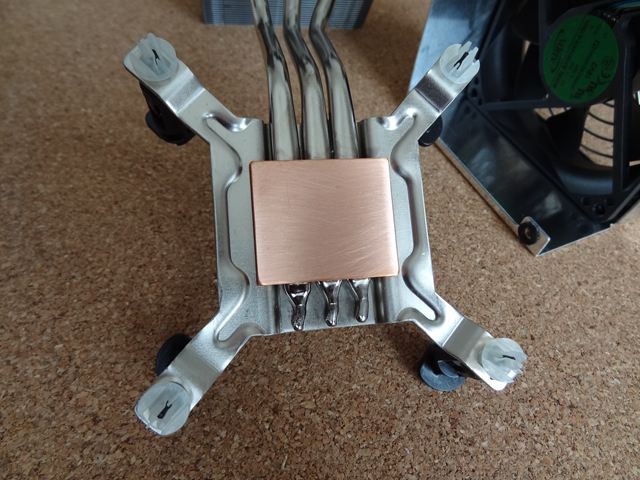

CPUヘッダの裏側です。CPUと直接触れるところは銅製のようです。

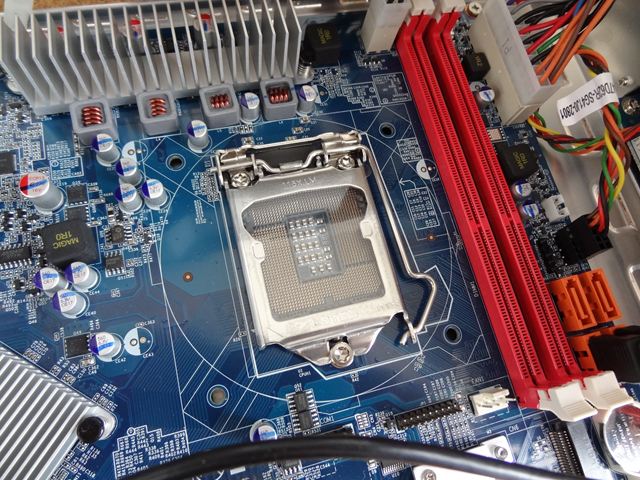

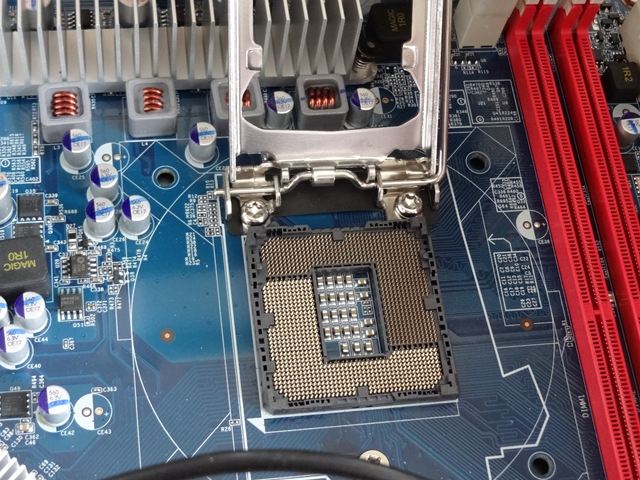

冷却システムが無くなるとCPUソケット（LGA1155）が見えてきます。

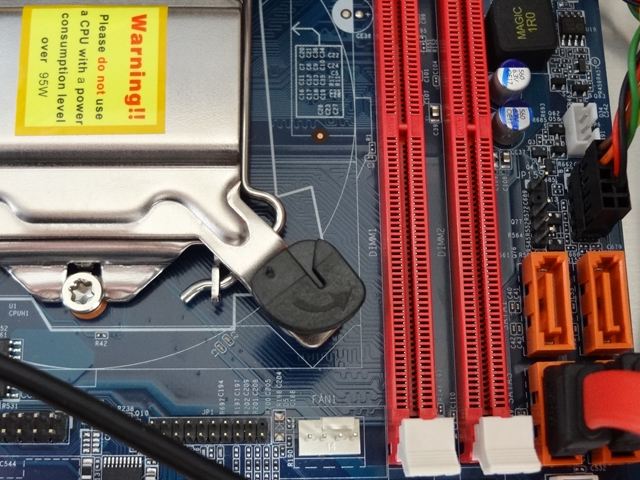

レバーをロックから外しフタを開きます。

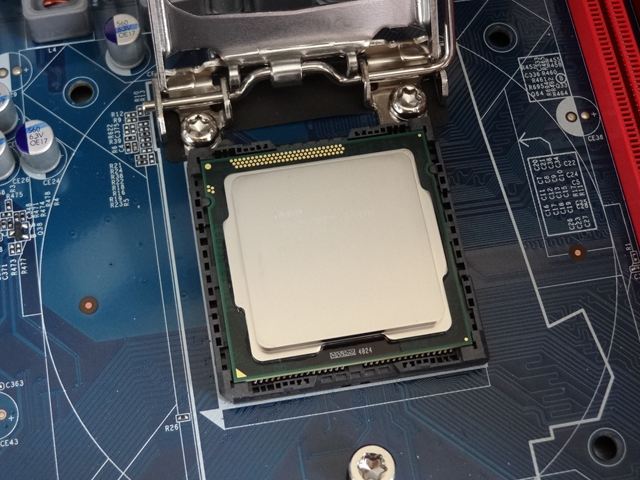

ソケットの切り欠きやマークを合わせてCPUをそっと載せます。慎重に作業しましょう。

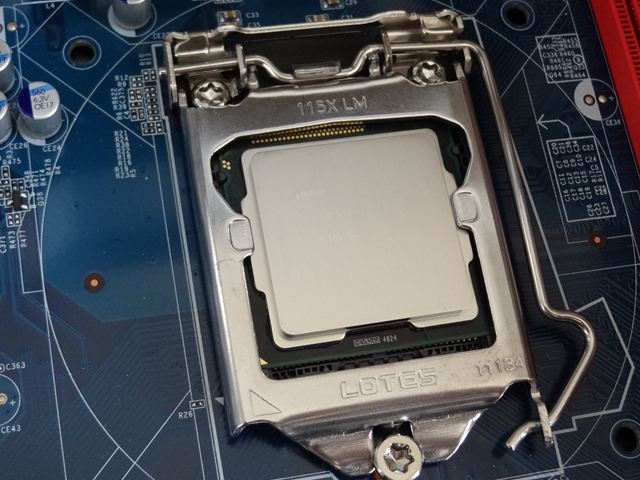

フタを戻してレバーをロックしCPUの取り付けは完了です。

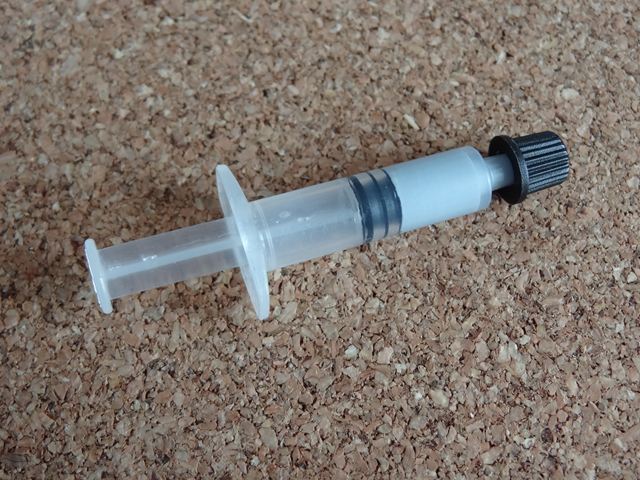

次にCPUに熱伝導グリスを塗ります。これはベアボーンに付属のものです。

あまりこってりと塗らないで薄くぬるように。私は小豆大のグリスをCPUの真ん中に出してプラ板で薄くのばしました。

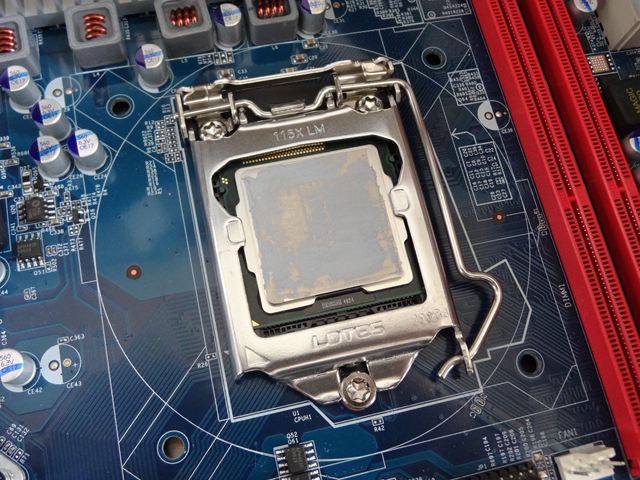

何となく白くなっているでしょう。

冷却システムを元に戻します。CPUヘッドを4カ所の固定ロックを時計方向に回してロックします。
ロックの上部に矢印が見えますがこの向きはロックを外す時の向きなのでご注意を。

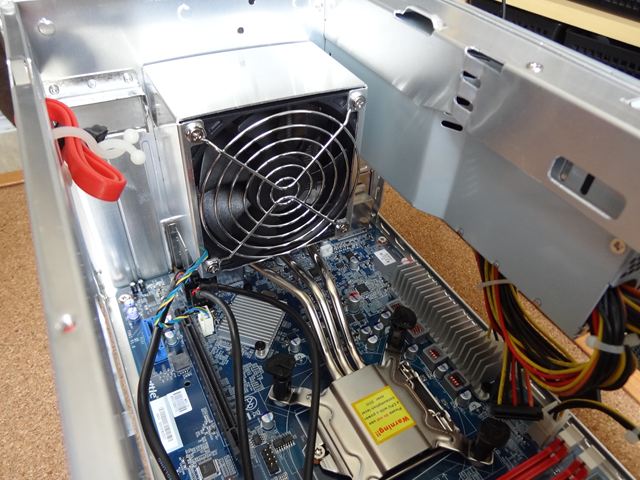

最後に冷却ファンをヒートシンクに被せて、最初に緩めた4本のネジを締めて作業完了です。

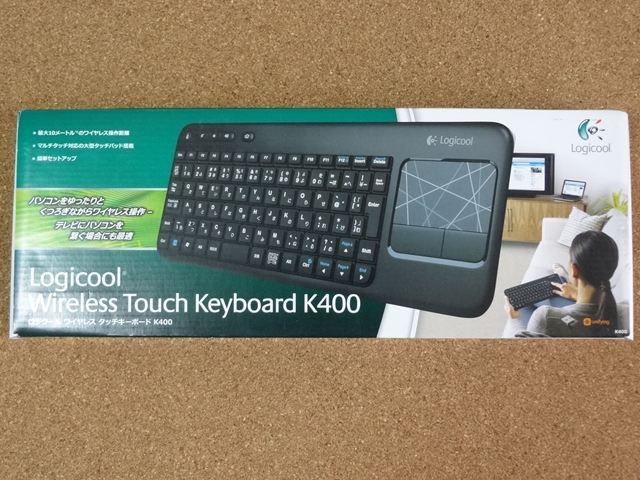

今回リビングPC用に準備したキーボードはLogicool Wireless Touch Keyboard K400です。このキーボードはワイヤレスでキーボードの右側にタッチパッドを備えており、ソファやベッドサイドでPCを操作する際にマウスを使わなくてもカーソル操作が可能です。

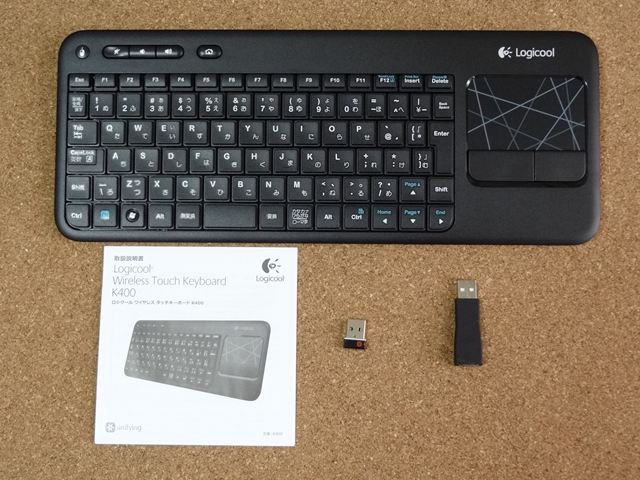

本体キーボードの他に説明書、超小型Unifyingワイヤレスレシーバー、USBエクステンダーおよび単三形乾電池 x 2　（キーボードに装着済みなので写真にはありません）

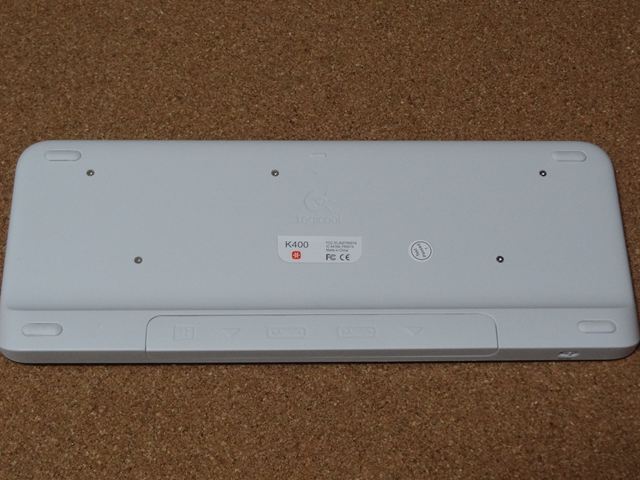

キーのある面は黒いですが裏返すと真っ白！

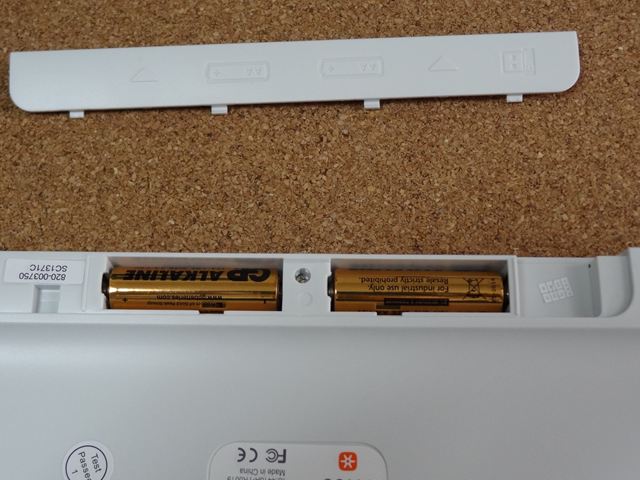

単三乾電池2本です。

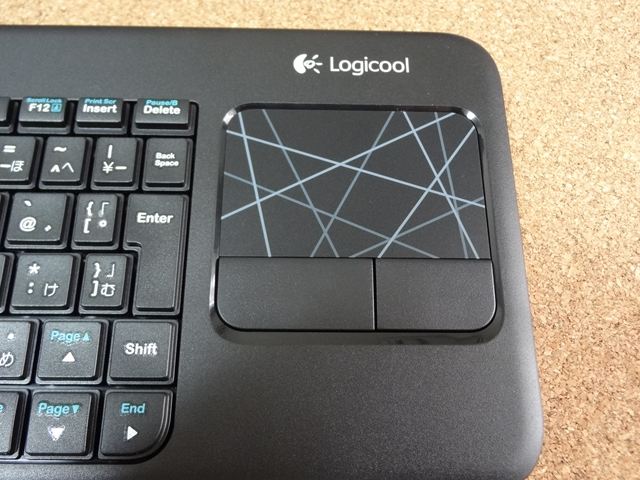

ここがタッチパッドです。タッチパッドには幾何学的な模様が描かれています。何か意味があるんでしょうか？
個人的には無地で良かったですが。

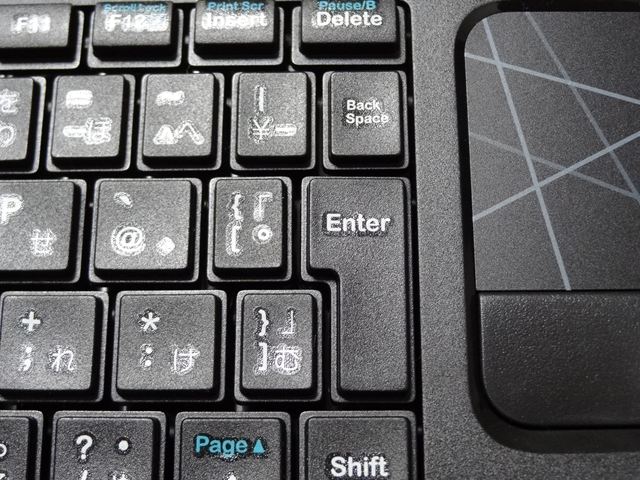

キータッチは良くも悪くもないという無難なタッチです。唯一「エンター」キーが小さいのがやや難ありです。それほどキーボードを多用することはないと思いますのでタッチパッドの便利さを買ったということでよしとしましょう。

えっBluray Drive？？　　
光学ドライブは自作1号からDVDドライブを借用する予定だったのですが、外したりするのが面倒なのと近いうちにBluray Driveを購入するなら、前倒しで購入してしまおうと言うことでパイオニアのBDR-207JBKを購入しました。しかしBDR-207JBKは自作1号機に取り付け、代わりに外したBRD-206JBKを自作2号機に取り付けます。
BDR-207JBKとBDR-206JBKの性能的な違いは207でBDXL対応になったことと一部のソフトのバージョンが上がったことくらいです。書き込み速度に変化はありません。詳しくはこちらで。

SPEC	BRD-207JBK	BRD-206JBK
対応メディア	BD-R	BD-R
	BD-RE	BD-RE
	DVD-R	DVD-R
	DVD-RW	DVD-RW
	DVD-R DL	DVD-R DL
	DVD+R	DVD+R
	DVD+RW	DVD+RW
	DVD+R DL	DVD+R DL
	DVD-RAM	DVD-RAM
	BD-R XL
	BD-RE XL
付属ソフト	PowerDVD 10	PowerDVD 9
	PowerProducer v5	PowerProducer v5
	Power2Go 7 for PR	Power2Go v6 for PR
	InstantBurn v5	InstantBurn v5
	PowerBackup v2	PowerBackup v2
	MediaShow 5	MediaShow 5
	LabelPrint v2	LabelPrint v2
	PowerDirector v8	PowerDirector v8
BD-R書き込み速度	12 倍速	12 倍速
BD-RE書き換え速度	2 倍速	2 倍速
DVD-R書き込み速度	16 倍速	16 倍速
DVD-RW書き換え速度	6 倍速	6 倍速
DVD+R書き込み速度	16 倍速	16 倍速
DVD+RW書き換え速度	8 倍速	8 倍速
DVD-RAM書き換え速度	5 倍速	5 倍速
CD-R書き込み速度	40 倍速	40 倍速
CD-RW書き込み速度	24 倍速	24 倍速

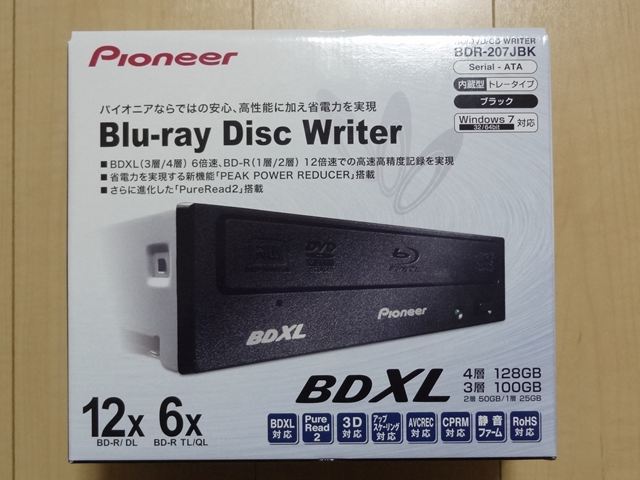

これがBDR-207JBKです。一番の特徴はBDXL対応になったことなので箱にも大きな文字で書かれています。

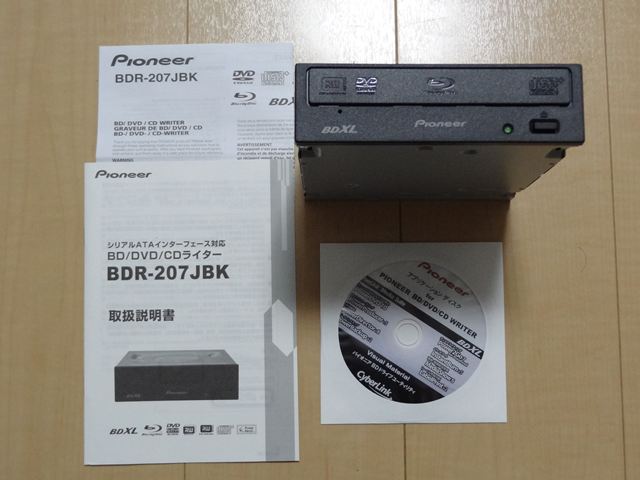

箱の中身です。本体とソフトウェアインストールディスクと説明書類になります。ケーブルやネジは一切付属しません。

以下BDR-206JBKと比べながら見てみましょう。

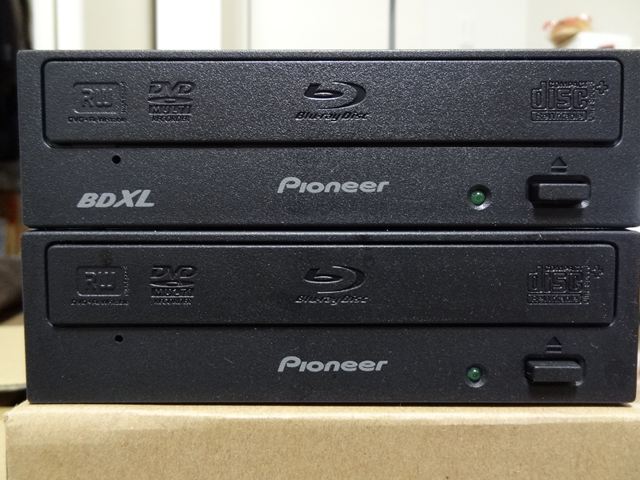

フロントパネル　（上がBRD-207JBKです）

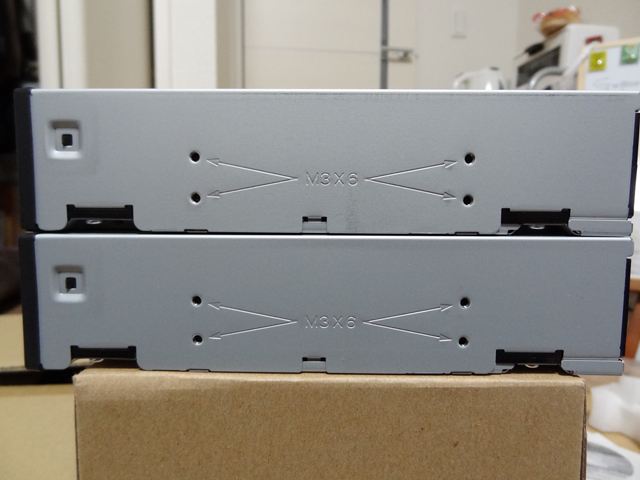

側面。違いはありません。

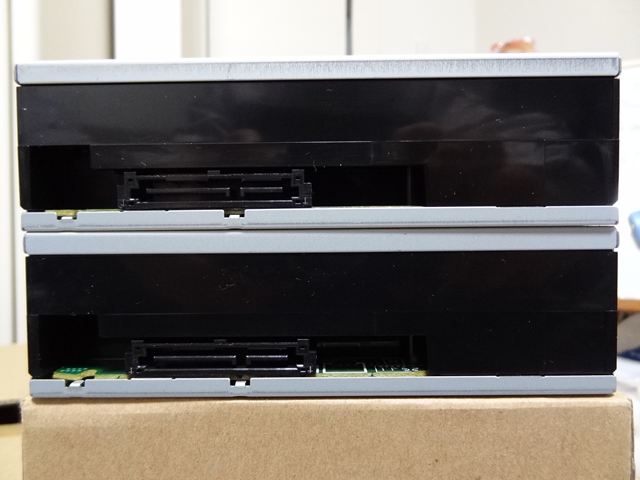

背面。違いはありません。

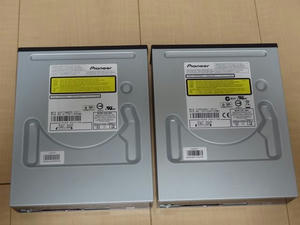

上面。シールに僅かな違いがありますがほとんど変化ありません。

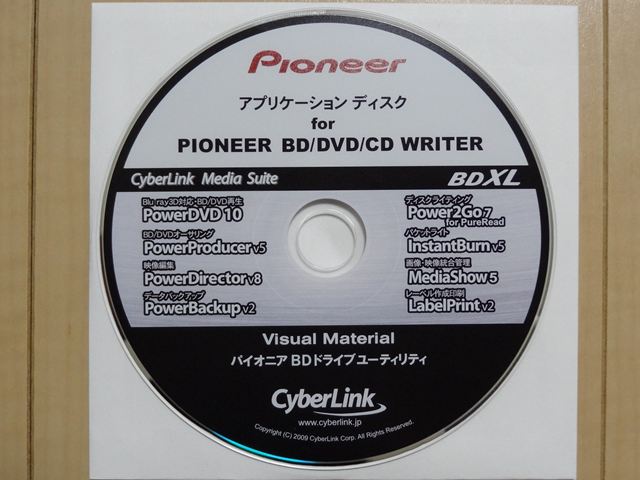

こちらがBDR-207JBKに付属しているソフトウェアインストールディスク。

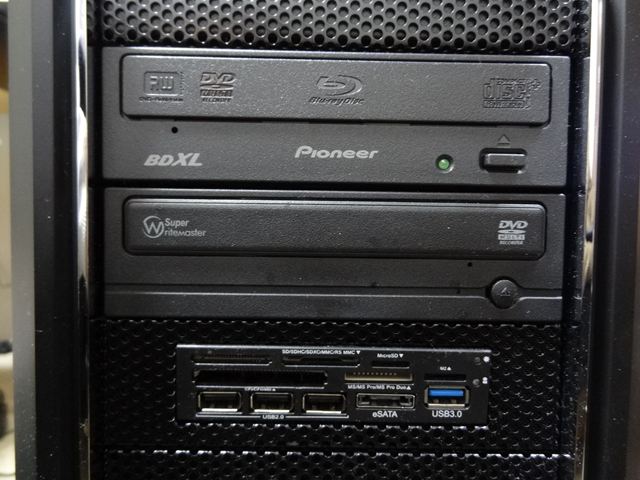

自作1号に取り付けたところです。


まだほとんど使っていないのでレビューはお待ち下さい。

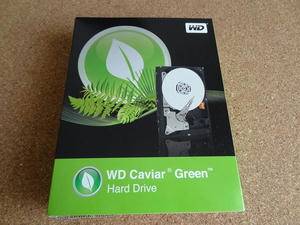

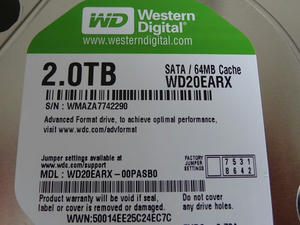

ハードディスクはWD Caviar Green WD20EARX　2TBです。
バルクだとプチプチに包まれて販売されていますがリテール製品なので箱に入っています。

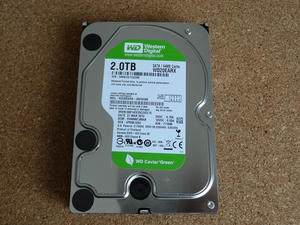

まぁ普通のハードディスクです。

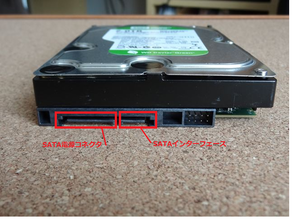

SATA電源コネクタとSATAインターフェースコネクタ

メモリはADATAのAD3U1333C4G9-2　4GBX2　
規格 ： PC3-10600、モジュール ： 240pin　DIMM、速度 ： DDR3 1333




メモリチップをみるとADATAと書いてあります。

メモリについてはあまり書くこともないのでこれまで。
