SSDも入手しましたので、組立を進めすることにしましょう。まずはドライブ類の取り付けからです。
①SSDの取り付け

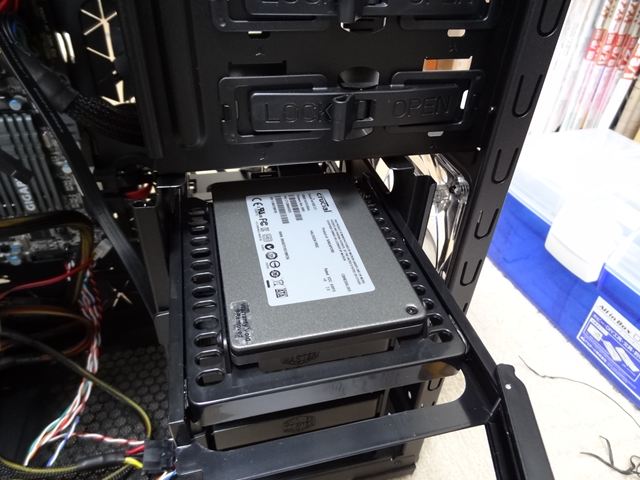

3.5インチドライブベイの一つがSSD（あるいは2.5"ハードディスク）を取り付けるようになっていますので、そこにネジで固定します。
裏側からSATAケーブルと電源ケーブルを接続して出来上がり。
②ハードディスク
HDDは日立HGST 0S03191です。前のエントリーではHDD本体をお見せしていないので、ここでお披露目です。

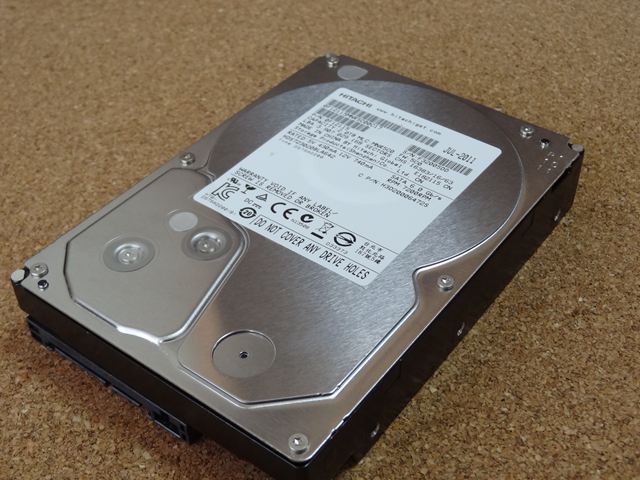

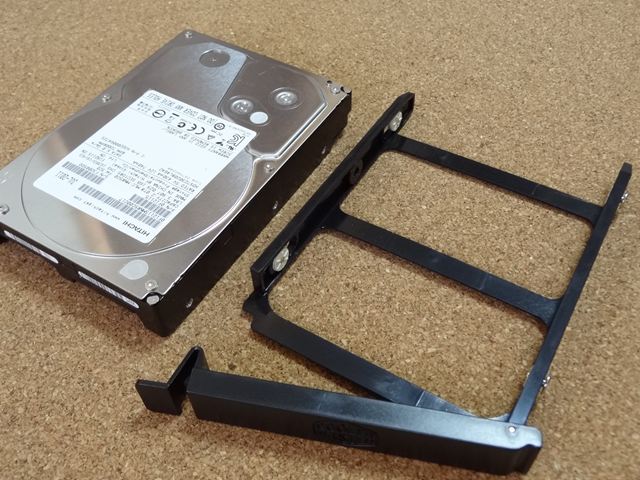

これがHDD本体です。

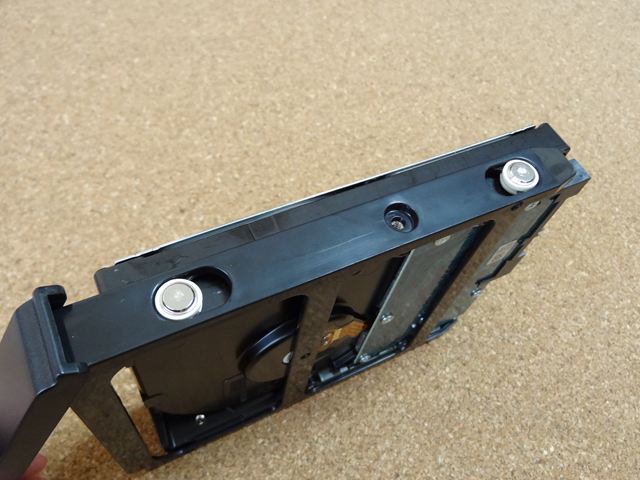

ケースの3.5"ドライブベイのアダプタにこのHDDを取り付けます。
取り付けは通常はネジで留めますが、これはゴムクッションで止められているピン4本で固定します。

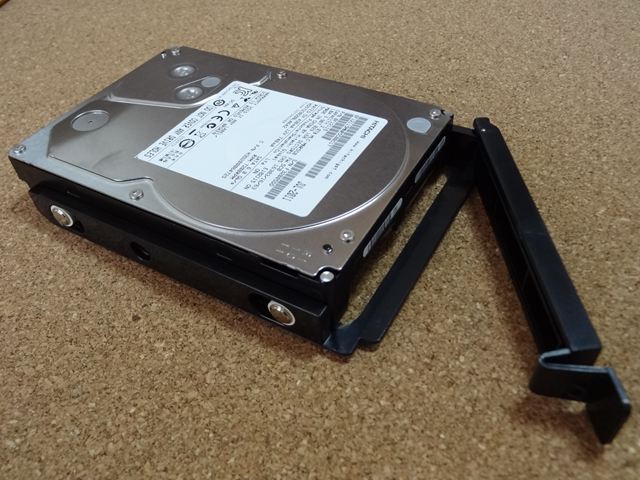

このようにセットしたらケースのドライブベイにセットします。
ケースの
あとはSSDと同じく後ろ側にSATAケーブルと電源ケーブルを接続するだけです。
③DVDドライブ

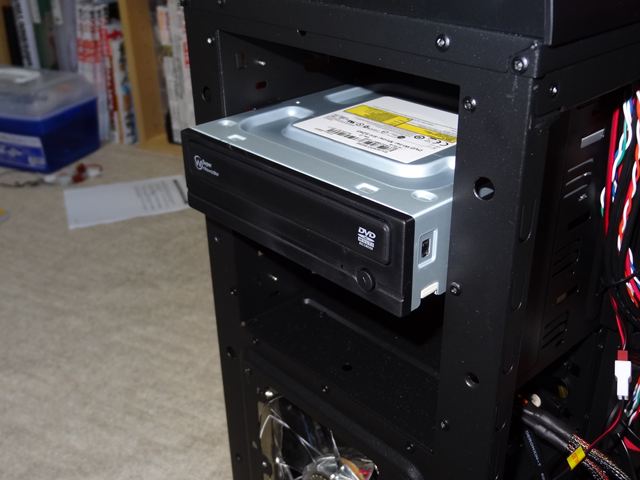

DVDドライブはケースの5インチベイに取り付けます。一番上はBluray Drive用に空けておきますので、上から2番目に取り付けます。これもネジは使用せずにワンタッチで取り付けられます。今までは前後左右計4本のネジで固定していたので、これは簡単でいいですね。

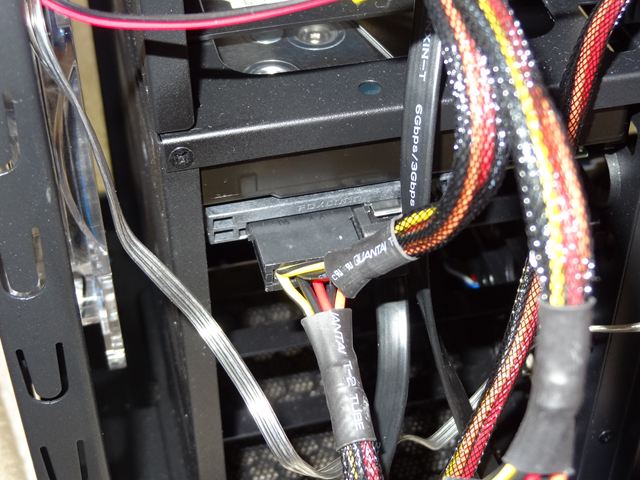

これも後ろ側にSATAケーブルと電源ケーブルを接続します。
④ケース内の配線を行う。
とりあえずSATAケーブル、ケースの電源スイッチ、リセットスイッチ、POWER LED、HDD IND等をマザーボードに接続します。

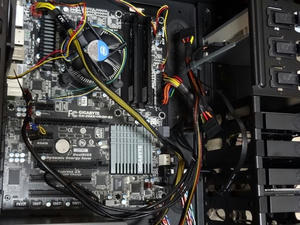

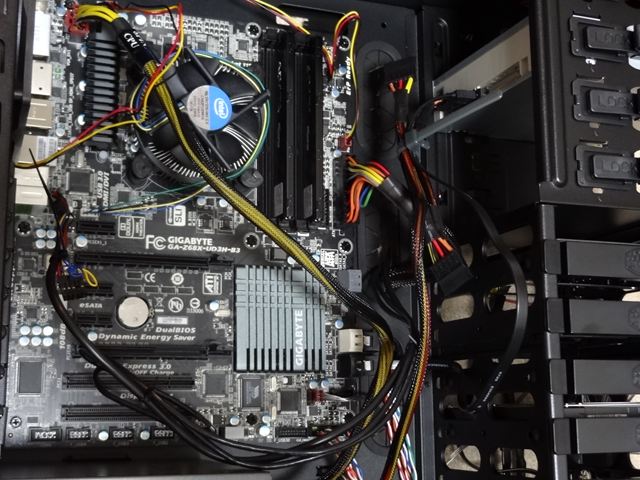

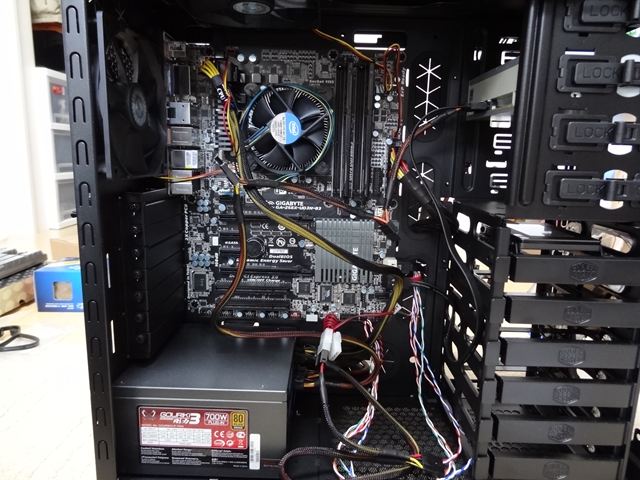

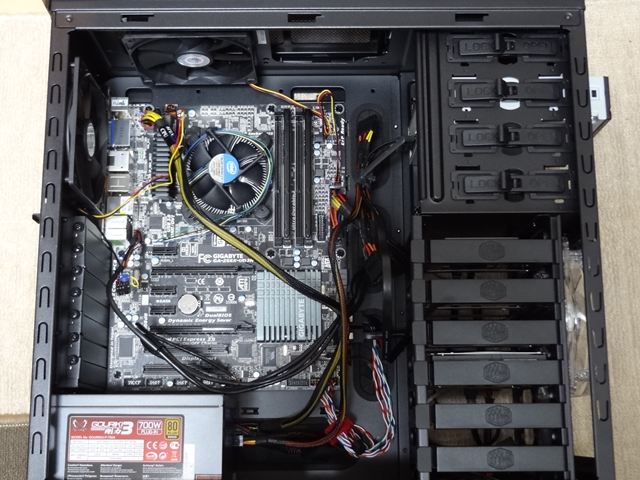

結構ごちゃごちゃしてますね。マザーボード上のATX_12V_2X4に接続するケーブルの長さが裏側を回すには短くて写真で見えてますが電源からCPUの上を越えてコネクタにいってます。

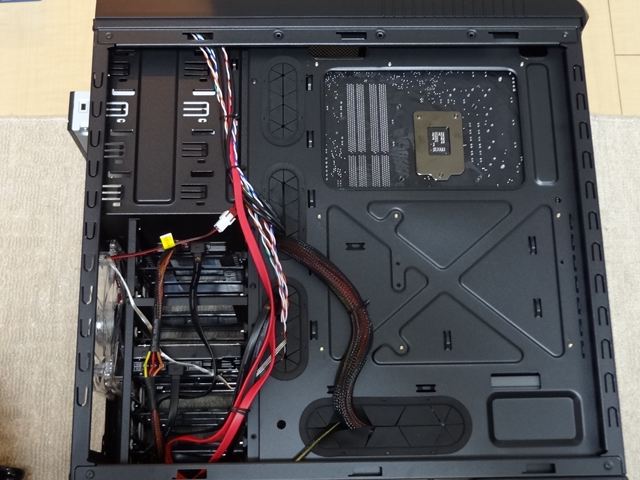

マザーボードの裏側です。
これで組立は完了です。あとはOSをインストールすれば完成です。
OSインストールの前にちょっと電源をいれて異常が無いか確かめてみました。

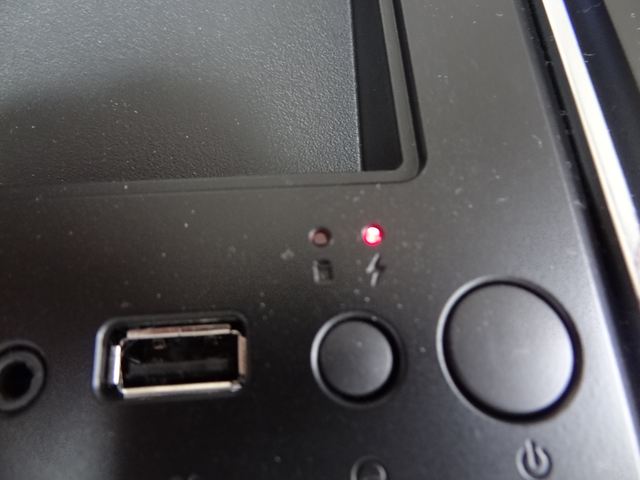

電源スイッチを入れると小さな赤いLEDが点灯します。その隣はSSD/HDDのアクセスLEDになります。

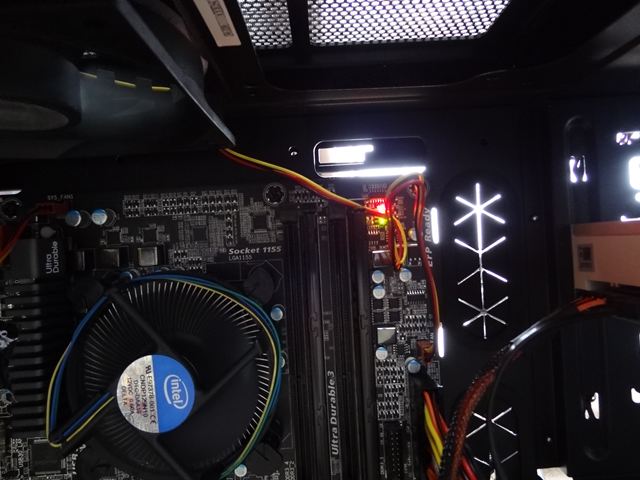

煙は出てこないです。CPUのファンも回っています。どうやら大きな間違いはなさそうです。ほっと一安心。

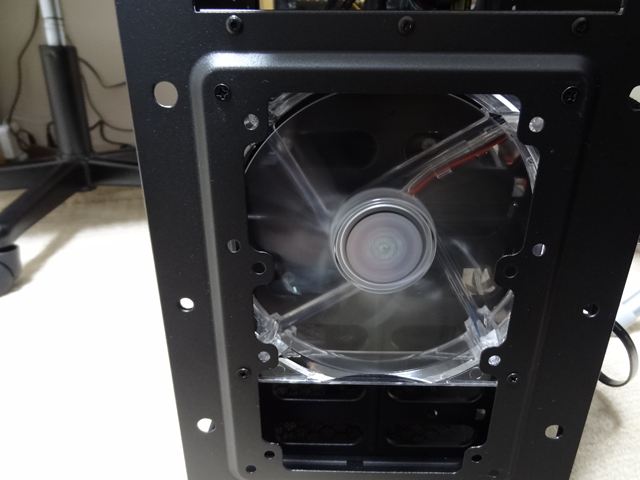

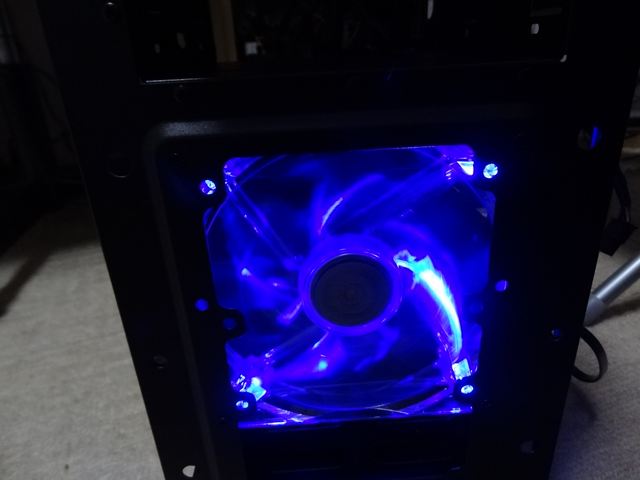

ケース前面のファンも回っています。
このファンはケースのスイッチを入れると青く光るんです。
前面パネルを外しているのでかなり光ってます。
ではこれで組立は完了とします。ケースのパネルをすべて取り付けた完成状態はこちら。

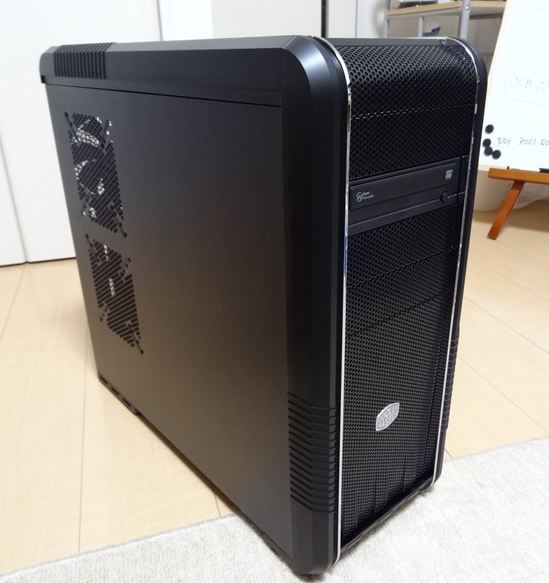

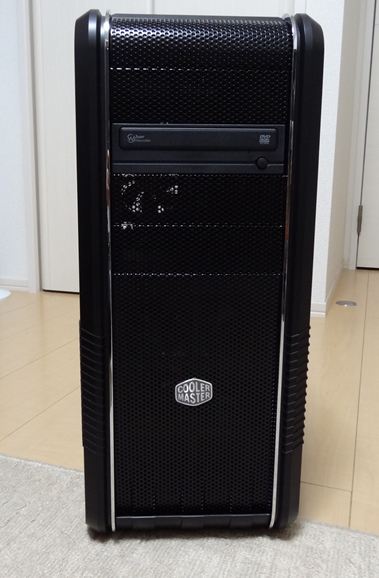

前面

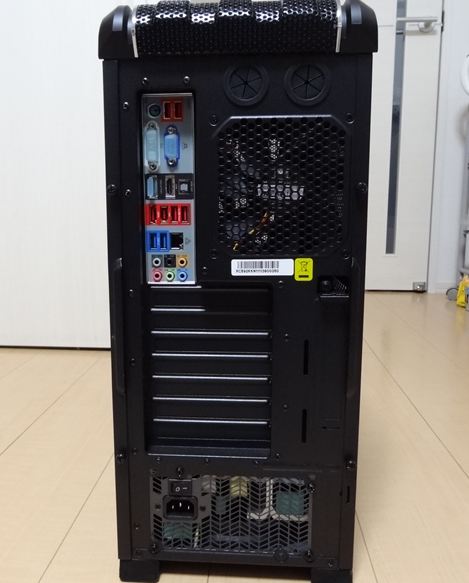

背面

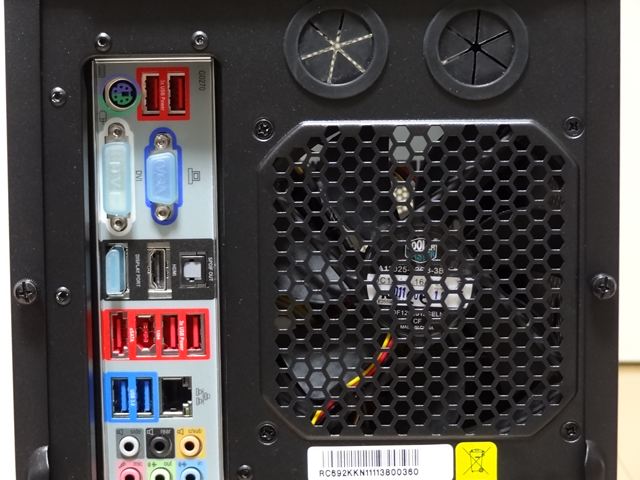

マザーボードのバックパネルにズームアップ
次はWindows7のインストールになります。
