次はHDDとBlu-ray ドライブの取り付けになります。

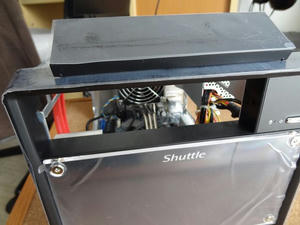

まず準備としてベアボーンの前面パネルから5インチベイのフタを取り外しておきます。

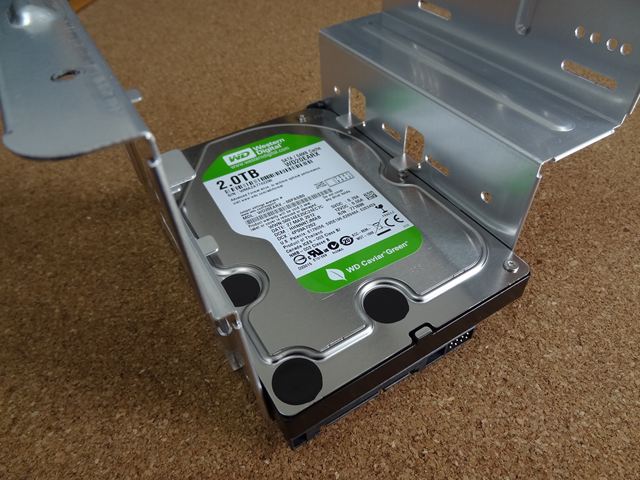

ベアボーン本体から取り外したドライブベイにハードディスクを取り付けます。左右各2本のネジで固定します。ネジはベアボーンに付属していたネジを使用します。

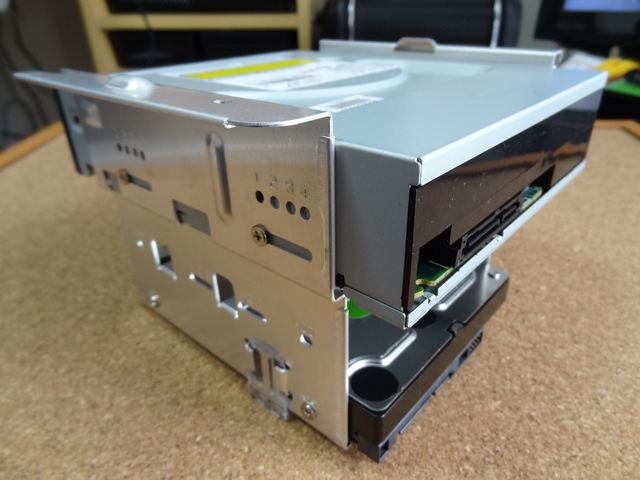

次にBlu-rayドライブを同じように固定します。

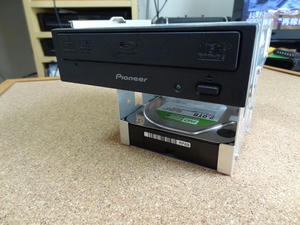

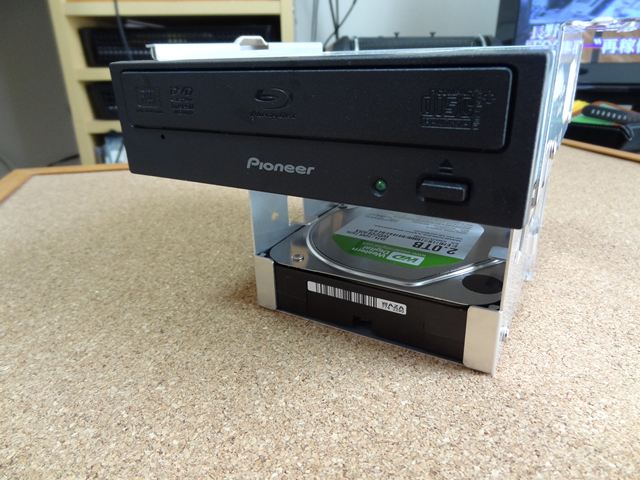

前からの図。

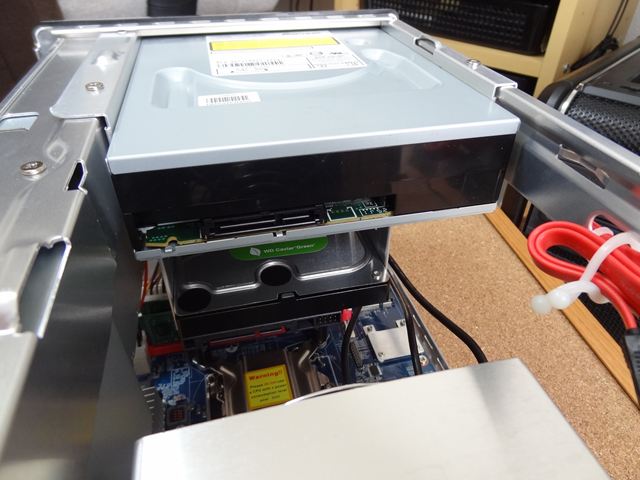

これをベアボーン本体に戻しネジで固定します。

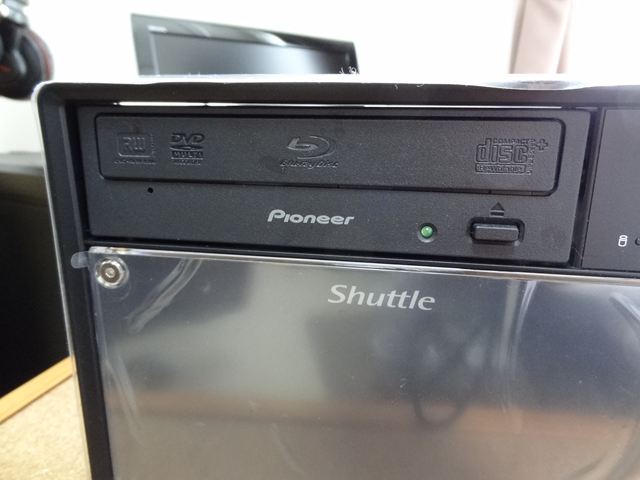

Blu-rayドライブの前面PANELがちょうど良い位置になるようにドライブの前後位置を決めないとかっこ悪いですから仮組をして位置決めしました。

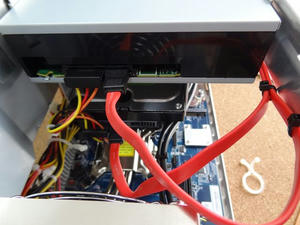

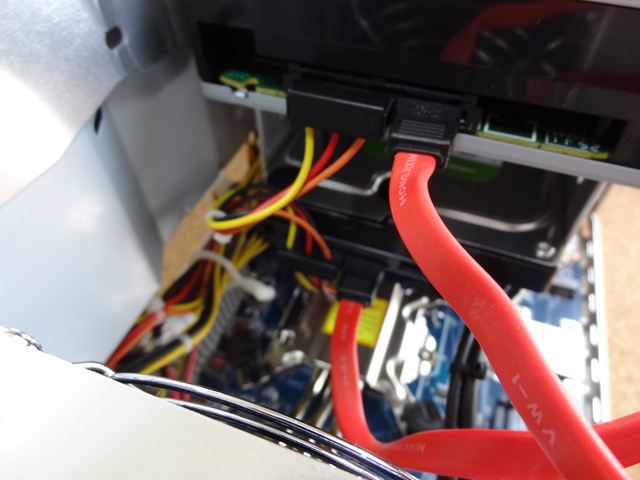

本体に付属していたSATAケーブルをHDDとBlu-rayに接続します。どっちをどっとにつないでも問題ないので適当につなぎます。
SATAケーブルをシャーシにタイラップで固定してドライブ取り付け完了です。（黒く見えているのがタイラップです。）
