えっBluray Drive？？　　
光学ドライブは自作1号からDVDドライブを借用する予定だったのですが、外したりするのが面倒なのと近いうちにBluray Driveを購入するなら、前倒しで購入してしまおうと言うことでパイオニアのBDR-207JBKを購入しました。しかしBDR-207JBKは自作1号機に取り付け、代わりに外したBRD-206JBKを自作2号機に取り付けます。
BDR-207JBKとBDR-206JBKの性能的な違いは207でBDXL対応になったことと一部のソフトのバージョンが上がったことくらいです。書き込み速度に変化はありません。詳しくはこちらで。

SPEC	BRD-207JBK	BRD-206JBK
対応メディア	BD-R	BD-R
	BD-RE	BD-RE
	DVD-R	DVD-R
	DVD-RW	DVD-RW
	DVD-R DL	DVD-R DL
	DVD+R	DVD+R
	DVD+RW	DVD+RW
	DVD+R DL	DVD+R DL
	DVD-RAM	DVD-RAM
	BD-R XL
	BD-RE XL
付属ソフト	PowerDVD 10	PowerDVD 9
	PowerProducer v5	PowerProducer v5
	Power2Go 7 for PR	Power2Go v6 for PR
	InstantBurn v5	InstantBurn v5
	PowerBackup v2	PowerBackup v2
	MediaShow 5	MediaShow 5
	LabelPrint v2	LabelPrint v2
	PowerDirector v8	PowerDirector v8
BD-R書き込み速度	12 倍速	12 倍速
BD-RE書き換え速度	2 倍速	2 倍速
DVD-R書き込み速度	16 倍速	16 倍速
DVD-RW書き換え速度	6 倍速	6 倍速
DVD+R書き込み速度	16 倍速	16 倍速
DVD+RW書き換え速度	8 倍速	8 倍速
DVD-RAM書き換え速度	5 倍速	5 倍速
CD-R書き込み速度	40 倍速	40 倍速
CD-RW書き込み速度	24 倍速	24 倍速

これがBDR-207JBKです。一番の特徴はBDXL対応になったことなので箱にも大きな文字で書かれています。

箱の中身です。本体とソフトウェアインストールディスクと説明書類になります。ケーブルやネジは一切付属しません。

以下BDR-206JBKと比べながら見てみましょう。
フロントパネル　（上がBRD-207JBKです）

側面。違いはありません。

背面。違いはありません。

上面。シールに僅かな違いがありますがほとんど変化ありません。

こちらがBDR-207JBKに付属しているソフトウェアインストールディスク。

自作1号に取り付けたところです。


まだほとんど使っていないのでレビューはお待ち下さい。

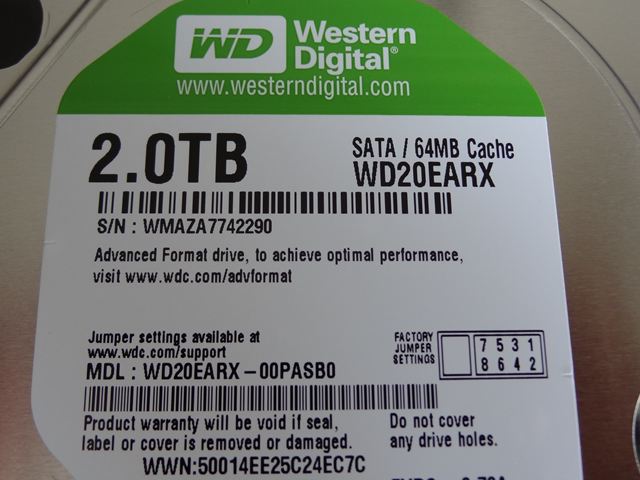

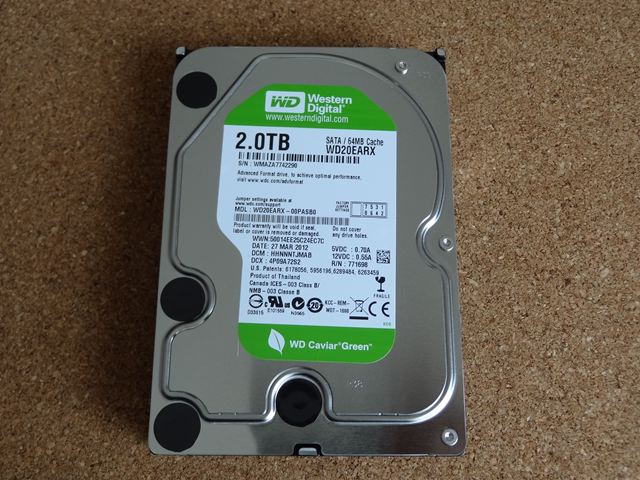

ハードディスクはWD Caviar Green WD20EARX　2TBです。
バルクだとプチプチに包まれて販売されていますがリテール製品なので箱に入っています。

まぁ普通のハードディスクです。



SATA電源コネクタとSATAインターフェースコネクタ

メモリはADATAのAD3U1333C4G9-2　4GBX2　
規格 ： PC3-10600、モジュール ： 240pin　DIMM、速度 ： DDR3 1333




メモリチップをみるとADATAと書いてあります。

メモリについてはあまり書くこともないのでこれまで。

CPUはIntel 　Core i3-2120Tです。


ソケットはLGA1155（CPUのpinが1155pinあるんです）、TDP 35W、CPUクロック 2.6GHz、GPU HD2000（HD3000を内蔵したCore i3もあります）で2011年9月に日本で発売されました。

説明書、CPU本体、冷却ファンです。

CPUの裏側。pinが1155本あります。

こちらが表。CORE i3-2120Tと書いてあります。

冷却ファンです。今回はベアボーンの冷却システムを使いますので、勿体ないですが使いません。最新のCPUでは冷却ファンは別売になっていますが、その方がリーズナブルかも知れませんね。自作PC1号も水冷システムですのでCPU同梱の冷却ファンは使ってませんから。

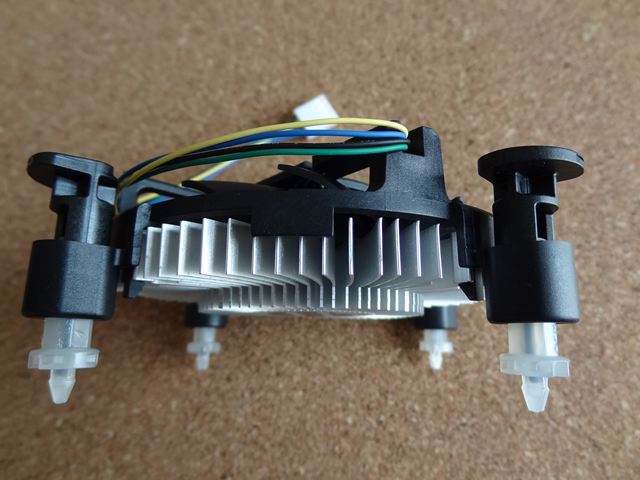

よこから見ると薄いですね。省スペースのPCケースでも収まるように考えられているんでしょう。

高さは30mmしかありません。

前回のエントリーで今回の自作に使用するパーツ達を紹介しましたが、実物をじっくりみてみましょう。

ベアボーンキット　　shuttle SH61R4
箱に入っているのは本体、電源ケーブル、CPUに塗布するシリコングリス、HDD、ODDを固定するネジ、チップセットドライバ等を納めたCD-ROM、多言語の説明書(もちろん日本語もあります）になります。

前面パネルです。上部に光学ドライブ用の5インチベイのフタがあります。その横にはHDDのアクセスインジケーターと電源スイッチがあります。その下に四角いアクリル板が四方をネジで固定されついています。ここには好きなイラストでも入れろと言うことでしょうか？　下段にはUSB等があります。

こちらがそのアップ。USB2.0が2基とマイク入力、ヘッドフォン出力になります。

こちらが背面です。

左からDVI-DとDVI-Iのディスプレイポート、青い2基のUSB3.0を挟んでUSB2.0が2基ずつ計4基。その隣に上からLAN、USB2.0が2基（背面のUSB2.0は合計6基）。その横がオーディオ端子になります。ディスプレイポートにHDMIが無いのがちょっと気になりますがまぁ何とかなるでしょう。

拡張スロットが2基（PCI Express x16×1、PCI Express x1×1）あります。Mini -ITXでは割と1基というのが多いのですが1基にグラボを挿してもう一つ使えるというのは有り難いですね。

内部に移ります。これが電源ユニットです。容量は250Wになります。最近は600～700Wが普通ですから250Wとは随分非力な感じがしますね。でも今回は省エネパーツを組み合わせるのでこれで十分なはずです。

コネクタはSATA電源コネクタx4、4pinペリフェラルコネクタx1、PCI Express 6pin補助電源コネクタx1と用途の分からないのが1つ。

赤いのがSATAケーブルです。マザーボードに接続されています。HDDやODD（光学ドライブ）用に2本ついています。
実はこのケーブルがついているのを認識していなくて別にSATAケーブルを買ってしまいました。もう少し事前に調べておけば良かった。

これがHDDやODDを取り付けるドライブベイになります。光学ドライブx1、HDDx2が搭載出来ます。

ドライブベイは本体から分離できますのでこの状態でHDD等を取り付けます。

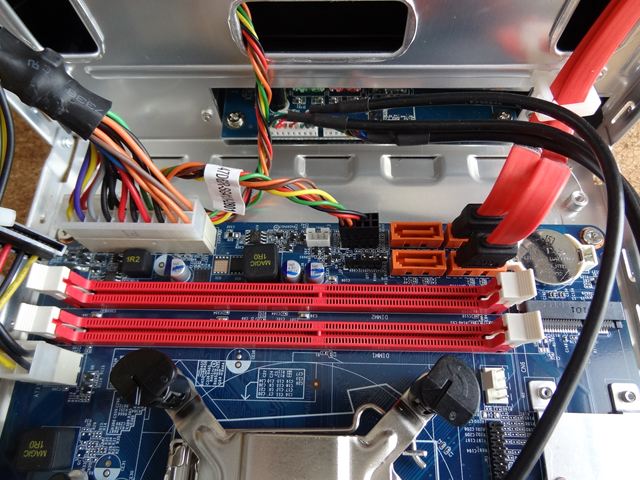

赤いのが2基のメモリスロット。規格はDDR3 1333 DIMMx2（デュアルチャンネル対応）、最大8GBです。

これがCPUの冷却システム。CPUの熱をヒートパイプ（熱移送部品）を使って背面のヒートシンクに移動させ、そのヒートシンクを電動ファンで冷却するというものです。これだと大きな冷却ファンやヒートシンクを取り付けられない狭い
場所でもCPUの冷却が可能になります。背面にファンが見えますがその中にヒートシンクが隠れています。

普通はCPUの上にファンなどがつきますが、この場合はこれだけです。

2基の拡張スロットです。黒くて長いのがPCI Express x16×1で青い小さいのがPCI Express x1×1になります。


比較的手軽に入手出来きCPUパワーを必要としない用途であれば便利なベアボーンと思います。CPUとグラボをうまく選択すれば省エネゲームマシンも出来そうですね。
