前回のエントリーで今回の自作に使用するパーツ達を紹介しましたが、実物をじっくりみてみましょう。
ベアボーンキット
shuttle SH61R4

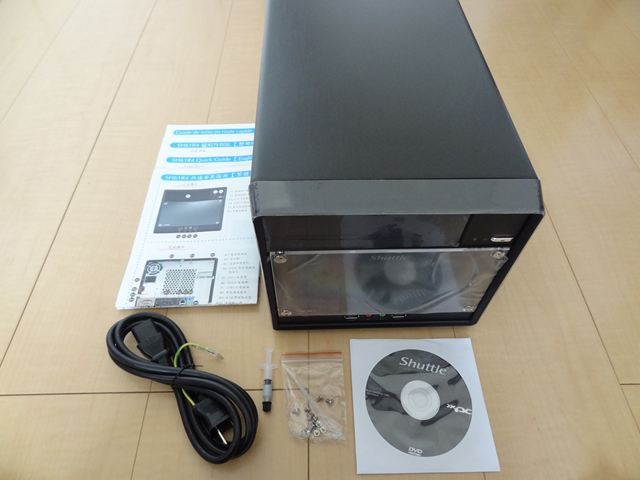

箱に入っているのは本体、電源ケーブル、CPUに塗布するシリコングリス、HDD、ODDを固定するネジ、チップセットドライバ等を納めたCD-ROM、多言語の説明書(もちろん日本語もあります）になります。

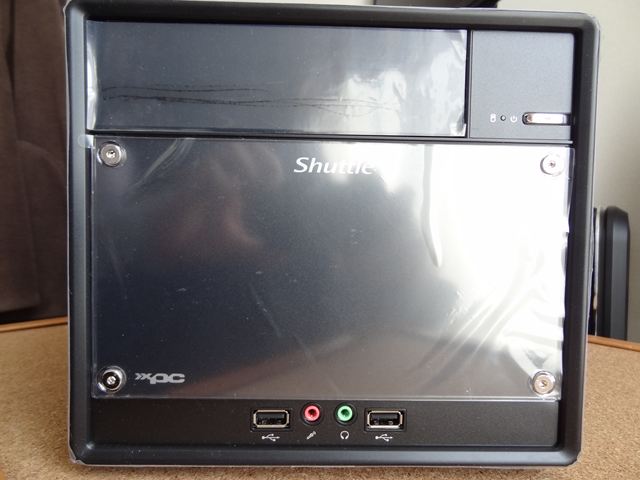

前面パネルです。上部に光学ドライブ用の5インチベイのフタがあります。その横にはHDDのアクセスインジケーターと電源スイッチがあります。その下に四角いアクリル板が四方をネジで固定されついています。ここには好きなイラストでも入れろと言うことでしょうか？ 下段にはUSB等があります。

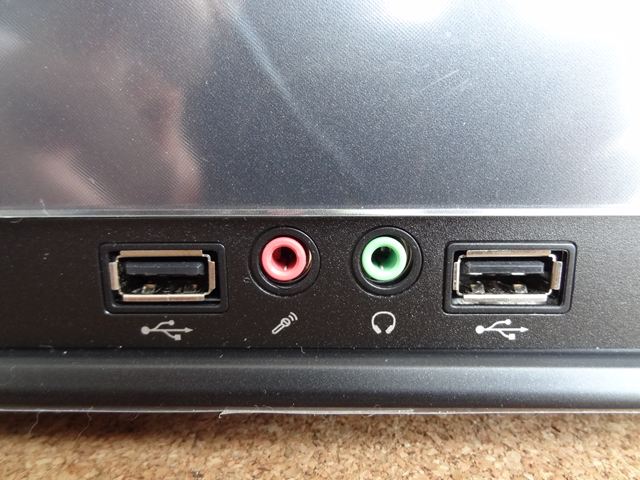

こちらがそのアップ。USB2.0が2基とマイク入力、ヘッドフォン出力になります。

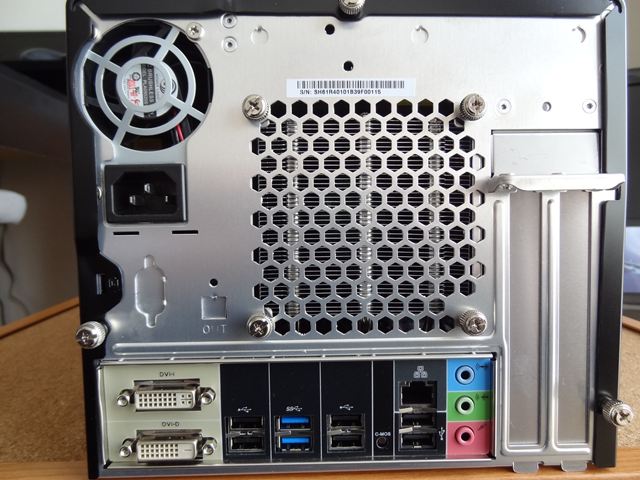

こちらが背面です。

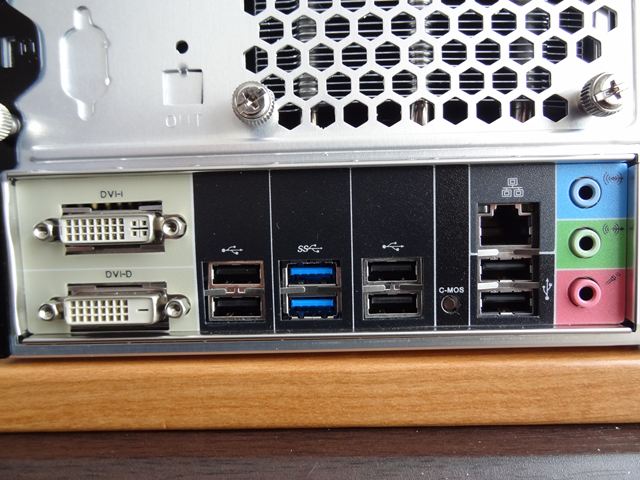

左からDVI-DとDVI-Iのディスプレイポート、青い2基のUSB3.0を挟んでUSB2.0が2基ずつ計4基。その隣に上からLAN、USB2.0が2基（背面のUSB2.0は合計6基）。その横がオーディオ端子になります。ディスプレイポートにHDMIが無いのがちょっと気になりますがまぁ何とかなるでしょう。

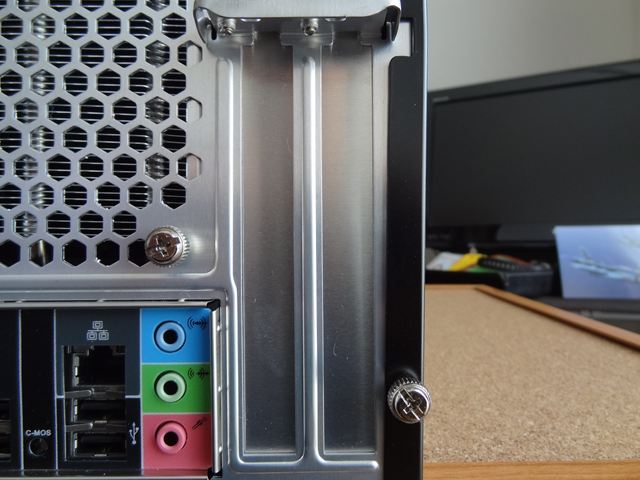

拡張スロットが2基（PCI Express x16×1、PCI Express x1×1）あります。Mini -ITXでは割と1基というのが多いのですが1基にグラボを挿してもう一つ使えるというのは有り難いですね。

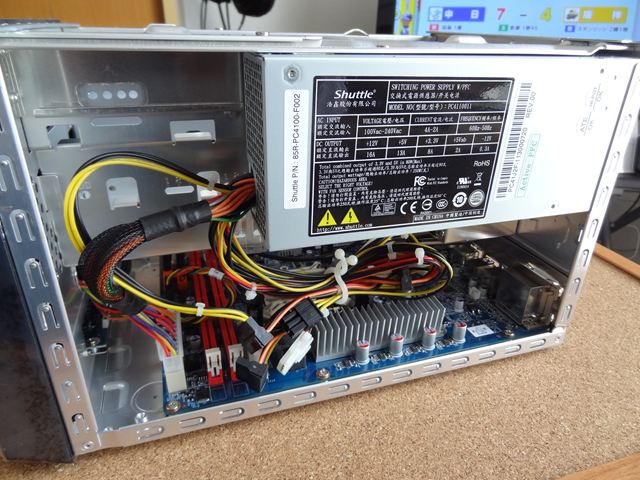

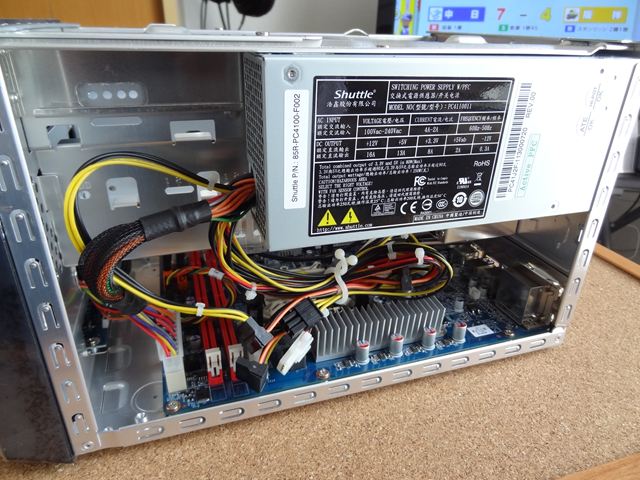

内部に移ります。これが電源ユニットです。容量は250Wになります。最近は600～700Wが普通ですから250Wとは随分非力な感じがしますね。でも今回は省エネパーツを組み合わせるのでこれで十分なはずです。

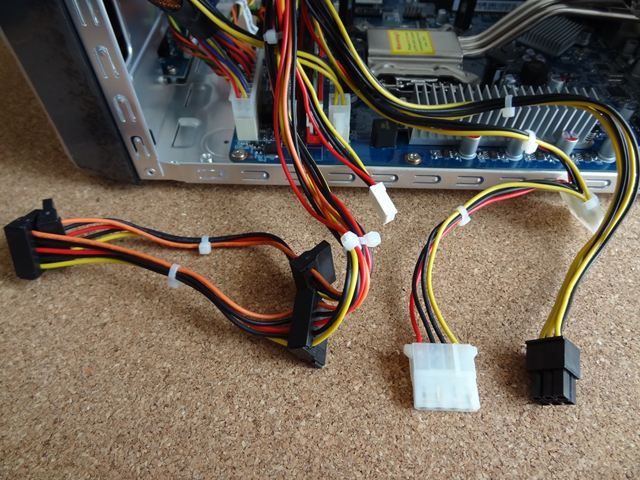

コネクタはSATA電源コネクタx4、4pinペリフェラルコネクタx1、PCI Express 6pin補助電源コネクタx1と用途の分からないのが1つ。

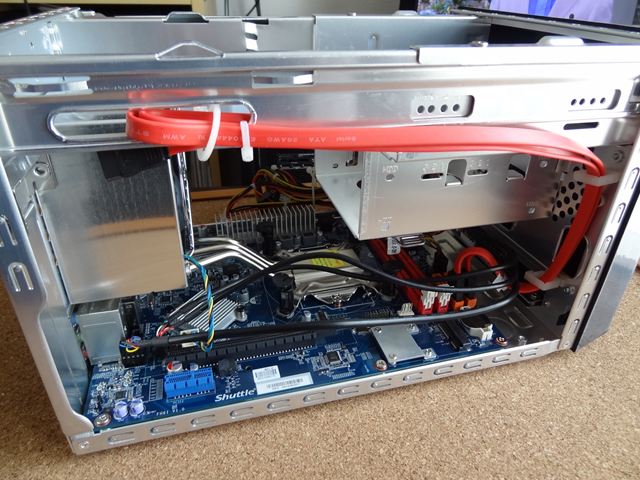

赤いのがSATAケーブルです。マザーボードに接続されています。HDDやODD（光学ドライブ）用に2本ついています。
実はこのケーブルがついているのを認識していなくて別にSATAケーブルを買ってしまいました。もう少し事前に調べておけば良かった。

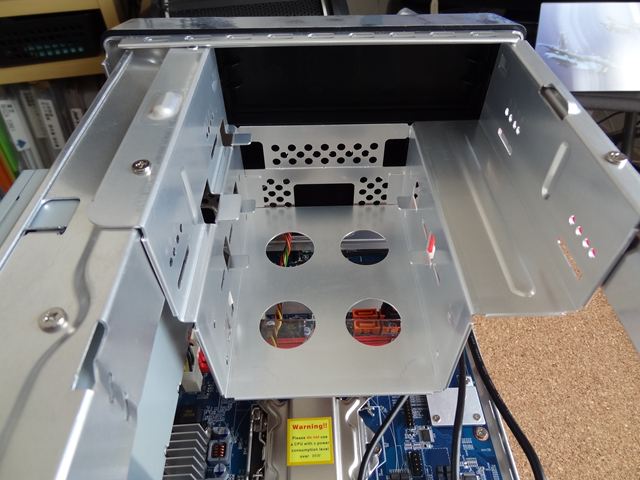

これがHDDやODDを取り付けるドライブベイになります。光学ドライブx1、HDDx2が搭載出来ます。

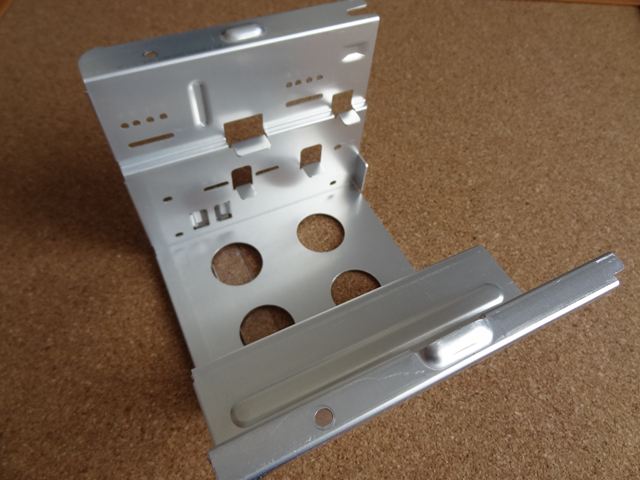

ドライブベイは本体から分離できますのでこの状態でHDD等を取り付けます。

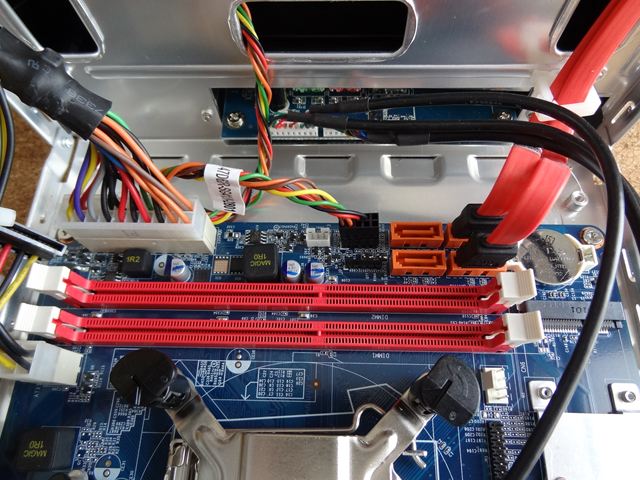

赤いのが2基のメモリスロット。規格はDDR3 1333 DIMMx2（デュアルチャンネル対応）、最大8GBです。

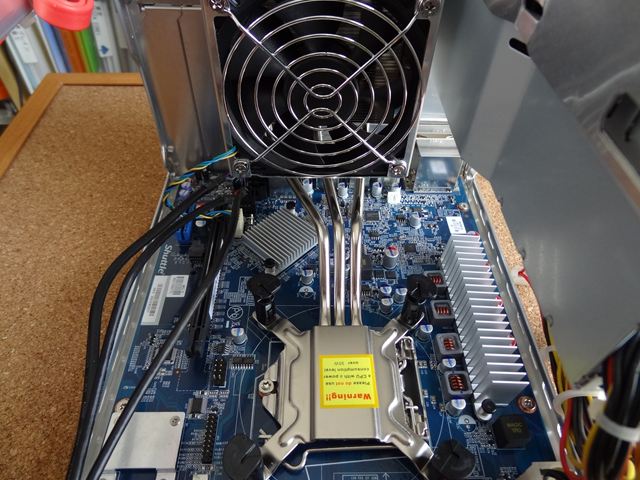

これがCPUの冷却システム。CPUの熱をヒートパイプ（熱移送部品）を使って背面のヒートシンクに移動させ、そのヒートシンクを電動ファンで冷却するというものです。これだと大きな冷却ファンやヒートシンクを取り付けられない狭い
場所でもCPUの冷却が可能になります。背面にファンが見えますがその中にヒートシンクが隠れています。

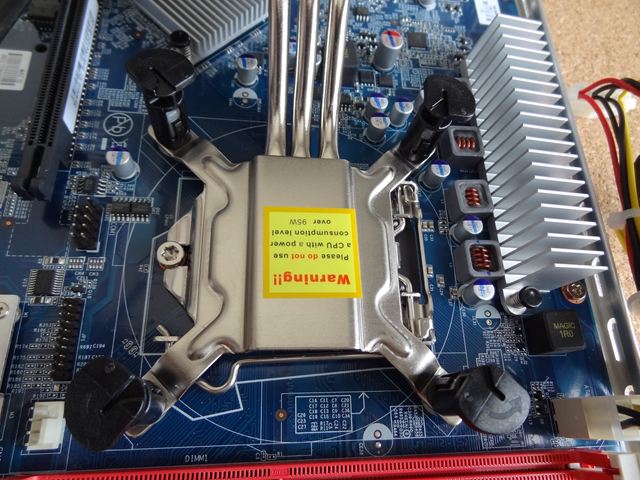

普通はCPUの上にファンなどがつきますが、この場合はこれだけです。

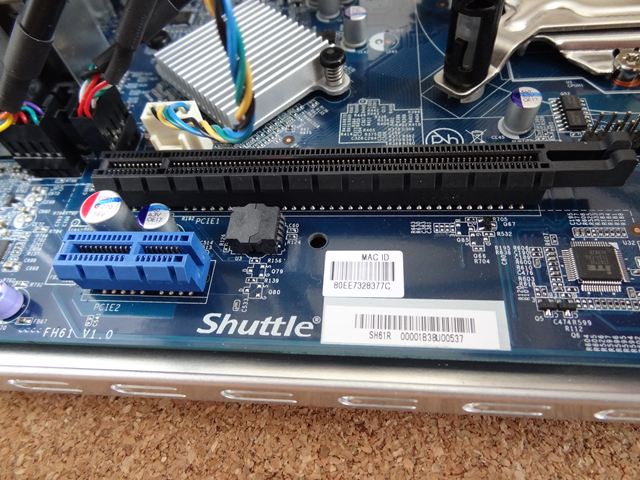

2基の拡張スロットです。黒くて長いのがPCI Express x16×1で青い小さいのがPCI Express x1×1になります。
比較的手軽に入手出来きCPUパワーを必要としない用途であれば便利なベアボーンと思います。CPUとグラボをうまく選択すれば省エネゲームマシンも出来そうですね。
